Мы являемсяОригинальный производительОбладая более чем 10-летним опытом в исследовании, разработке, производстве и продаже продуктов IOT (Интернет вещей), таких как радиочастотные модули, модули walkie talkie и интегрированные Цифровые сенсорные модули. Между тем,ODMИOEMПроекты приветствуются.

4 шт./лот UART rf модуль приемопередатчика SV611 433 МГц 868 МГц RS485 RS232 100 мВт RF беспроводной передатчик и приемник модуль

SV611Высокоинтегрированный модуль радиопередачи данных. Он принимает высокую производительностьСиликоновая лаборатория Si4432Радиочастотный чип. Si4432 имеет низкую чувствительность приема и100 мВтВыходная мощность для обеспечения более длительного диапазона RF и высокого качества связи. SV611 поддерживает несколько каналов и идентификатор сети, чтобы повысить способность анти-помех. Пользователи могут настроить параметры через ПК или в цепи. Особенности небольших пакетов, большое расстояние, широкое рабочее напряжение и настройка Цепи делают SV611 дико развернутым во многих областях и приложениях.

Информация о продукте:

Характеристики:

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Условия эксплуатации

Напряжение питания

2,8

5,0

6,0

V

Уровень TTL

4,5

5,0

5,5

V

Уровень 232/485

Рабочая температура

-40

25

+ 85

Потребление тока

Ток RX

25

Ма

Уровень TTL

34

Ма

Уровень 485

32,7

Ма

232 уровень

Ток TX

95

Ма

@ 20dBm

Ток сна

<5

UA

@ TTL уровень

Параметры RF

Частота

414,92

433,92

453,92

МГц

@ 433 МГц

470,92

470,92

509,92

МГц

@ 470 МГц

849,92

868,92

888,92

МГц

@ 868 МГц

895,92

914,92

934,92

МГц

@ 915 МГц

Скорость передачи данных по воздуху

1,2

9,6

38,4

Кбит/с

GFSK

Выходная мощность

-1

/

+ 20

ДБм

Настройка по

Чувствительность

-121

ДБм

@ 1,2 Кбит/с

Особенности:
* 1400 м RF линейный входРасстояние при 1,2 Кбит/с
* Параметры частоты: 433/470/868/915 МГц
* 40 каналов
* Сетевой идентификатор 4 байта
* 2 байта идентификатора узла
* Скорость передачи нескольких данных
* Выходная сила поля RSSI
* GFSK режим модуляции
* Поддержка настройки параметров последовательного порта
* Чувствительность до-121 дБм
* Максимальная выходная мощность: 100 мВт
* Рабочее напряжение 2,8 ~ 6,0 В
* Автоматическое соответствие антенны и двунаправленный переключатель управления

Применение:
* Удаленная Телеметрия
* Автоматическое считывание счетчиков
* Системы безопасности
* Регистратор данных
* Домашняя Автоматизация телеметрии
* Записи персональных данных
* Беспроводная связь данных
* Автоматизация зданий и безопасность
* Мониторинг здоровья
* Беспроводные периферийные устройства ПК
* Система контроля доступа

* Управление роботом

Схема:

Определение штифта:

 Размеры машины:

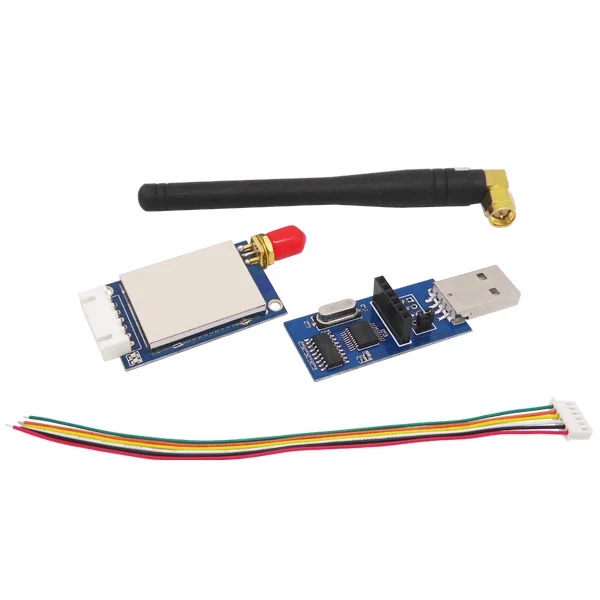

Аксессуары:

Антенна:Это важная часть системы связи. Его производительность напрямую влияет на показатели системы связи. Этот модуль SV611 требует сопротивления антенны как 50 Ом. Чтобы сделать модуль в лучшем рабочем состоянии, мы рекомендуем пользователям использовать антенну нашей компании!

Плата моста USB:Модули должны соответствовать соответствующим параметрам, передавать данные... и т. Д., с ПК. (Вы можете выбрать режим конфигурации с помощью перемычки провода). У нас есть соответствующий USB разъем и TTL переключатель уровня платы для пользователей, чтобы удобно общаться с ПК.

Спектрограмма:

 Измерение излучения

   Кривая температуры печи:

    Мы рекомендуем вам следовать стандартам, связанным с IPC, при установке профиля оплавления:

ПУпаковка включает:

Если вам нужен другой Частотный диапазонИнтерфейс 470/868/915 МГц или TTL/RS485Пожалуйста, оставьте сообщение!
