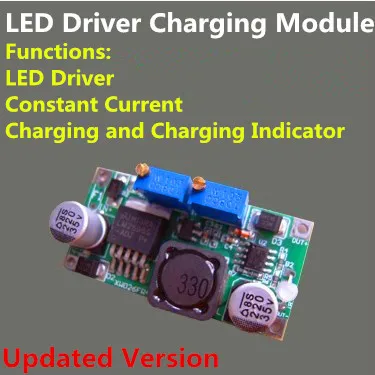

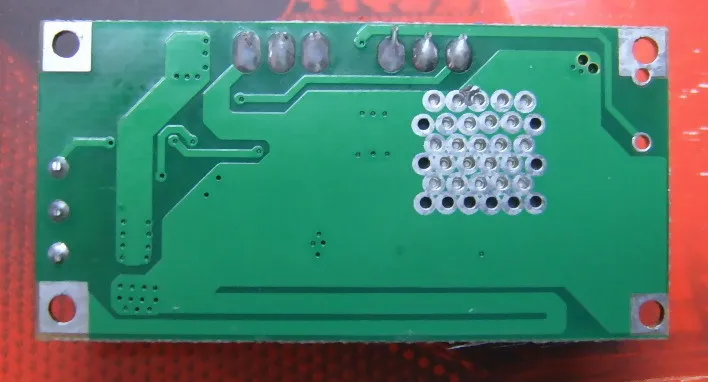

Светодиодный драйвер LM2596S обновленный понижающий модуль питания постоянного



Особенности:

Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль Область применения: Высокая мощность с драйвером постоянного тока для светодиода. Зарядное устройство (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В зарядка батареи, никель-кадмиевые никель-металлогидридные батареи (батареи) зарядное устройство, солнечные панели, ветрогенераторов. Солнечная панель, регулятор напряжения ветрогенератора, автомобильный источник питания. Входное напряжение: 7-35 в Выход напряжение: 1,25-30 в Выходной ток: макс. 3A(Если более 15 Вт, пожалуйста, установите радиатор, этот товар не включает радиатор) Диапазон постоянного тока: 0-3A (регулируемый) Минимальное давление напряжения: 2 в Выходная мощность: Естественное охлаждение 15 Вт Эффективность преобразования: 85% (чем выше выходное напряжение, тем выше эффективность Рабочая температура: промышленная (от-40 ° c до + 85 ° c) (если температура окружающей среды превышает 40 ° c, пожалуйста, используйте более низкую мощность или для увеличения отвода тепла) Повышение температуры при полной нагрузке: 45 °C Ток холостого хода: типичный вкус 10mA (12V постоянного тока до 4,2 V) Регулирование нагрузки: ± 1% Регулирование напряжения: ± 0.5% Точность и температура тока: фактическое тестирование, изменение температуры от 20 до 100 градусов, изменение значения постоянного тока менее 1% (значение постоянного тока 1A) Скорость динамического отклика: 5% 200uS Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение) Светодиодный индикатор: светодиодный индикатор зарядки красного цвета, светодиодный индикатор полной зарядки зеленого цвета Защита от короткого замыкания на выходе: Да Защита от обратной полярности на входе: Да Выход предотвращает сопротивление тока: Да

Батарея способ зарядки:

1. Убедитесь, что аккумулятор перезаряжен поплавком напряжения и заряда тока, входное напряжение модуля. 2. Регулировка регулятора постоянного напряжения, выходное напряжение около 3 В. 3. С мультиметром (до 10 А) измерение выходного тока короткого замыкания, а также регулировка постоянного регулятора позволяет выходному току достигать заданного значения тока заряда; 4. Регулировка постоянного регулятора позволяет выходному напряжению достигать поплавкового напряжения; 5. Подключен к батарее, попробуйте зарядить. (1,2,3,4 шаг Входная мощность подключения, выход не подключить аккумулятор.)

Светодиодный драйвер постоянного тока использование:

1. Убедитесь, что светодиодный ток и максимальное рабочее напряжение; 2. Регулировка регулятора постоянного напряжения, выходное напряжение около 3 В. 3. С мультиметром (до 10 А) измерение выходного короткого замыкания, а также регулировка постоянного регулятора позволяет выходному току достигать предварительно определенного светодиодный значения рабочего тока; 4. Регулировка постоянного регулятора позволяет выходному напряжению достичь максимального рабочего напряжения светодиодный; 5. Подключен к светодиодный, тест. (1,2,3,4 принять шаги Входная мощность подключения, выход не подключен светодиодный.)
