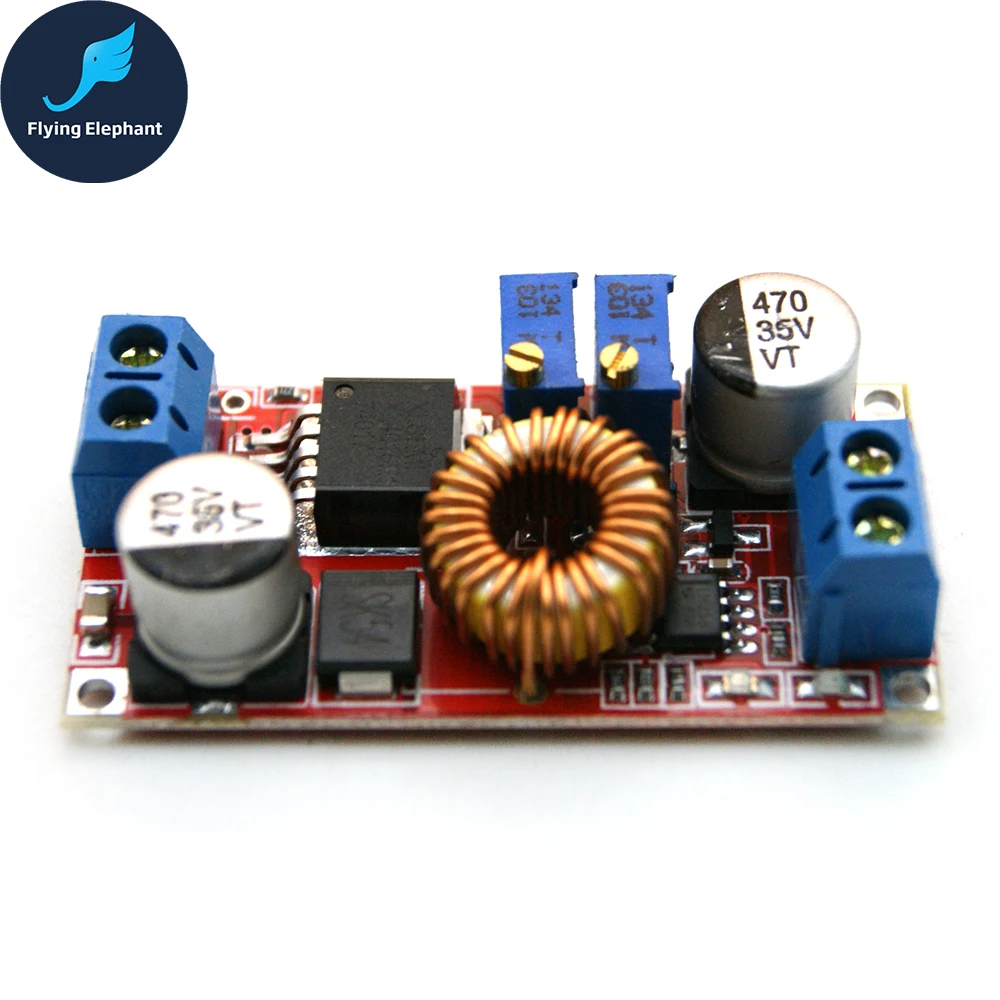

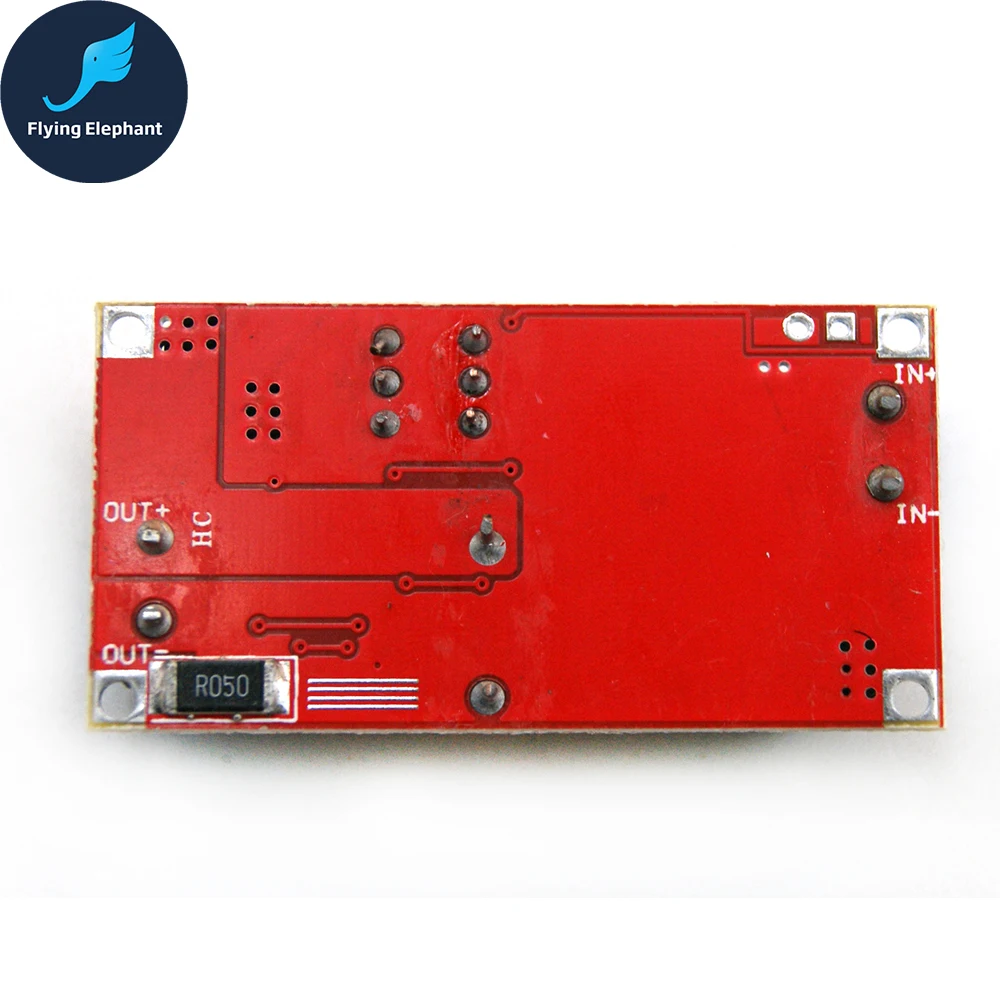

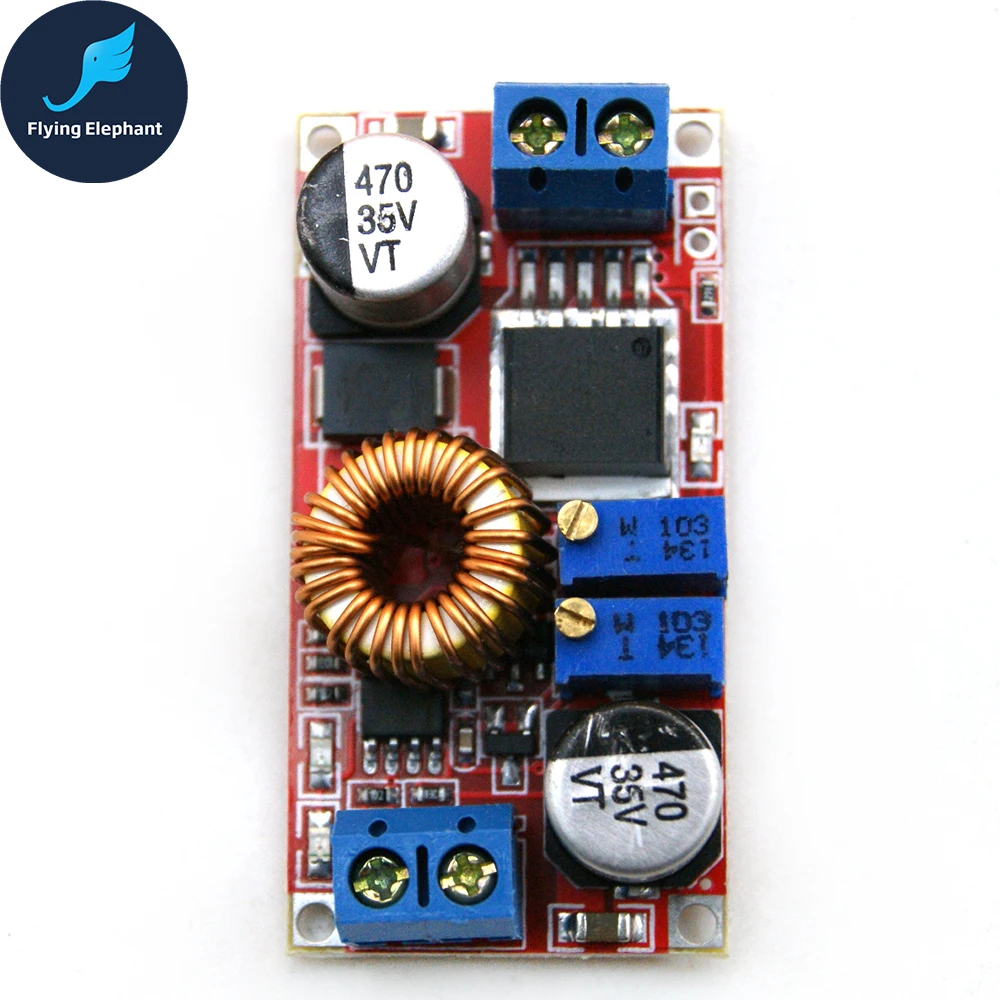

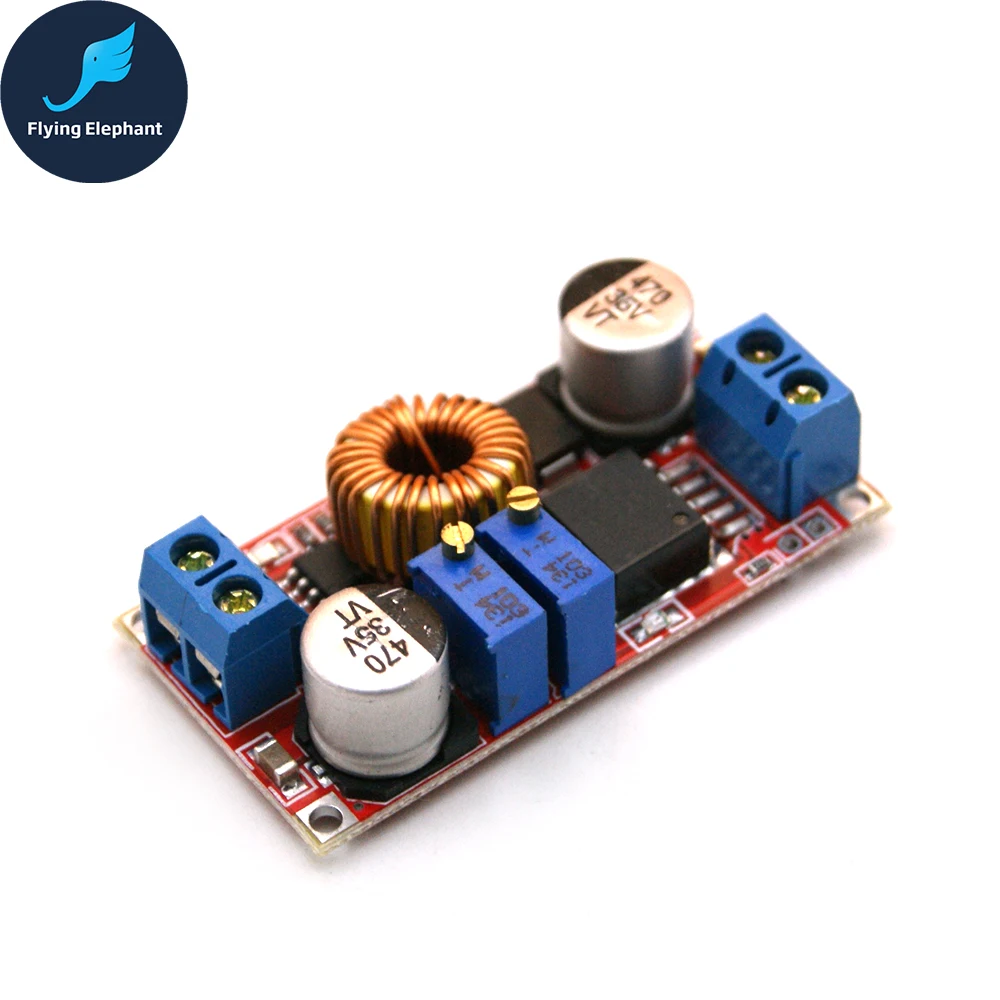

Светодиодный модуль питания 5A Lthium ion понижающий уровень заряда батареи CC CV 4 38 в до



Основные параметры

Модульная природа

ИзоляцияРазгерметизацияМодуль

Способ выпрямления

Выпрямитель

Входное напряжение

4В-38В

Выходное напряжение

1,25 в-36 в ADJ

Выходной ток

Регулируемый большой 5a

Эффективность преобразования

96% (высший)

Частота переключателя

300 кГц

Пульсация на выходе

50 мВ (самый большой) 20 м полоса пропускания

Регулирование нагрузки

Plusmn. 0.5%

Регулирование напряжения

Plusmn. 2.5%

Рабочая температура

От-40 до + 85

Измерение

61,7*26,5*15 (Д * Ш * В) (мм)







1. Используйте в качестве нормальных модулей кровяного давления с возможностью защиты от перегрузки по току Инструкции: (1) потенциометр регулятора постоянного давления, выходное напряжение достигает значения напряжения, которое вы хотите (2) ток 10 А с мультиметром, измеряющим выходной файл короткого замыкания (непосредственно к двум выводам к выходу может), при регулировке потенциометра постоянного тока выходной ток достигает заданного значения защиты от перегрузки по току. (Например, текущее значение мультиметра отображает 4A, затем вы можете использовать модуль для максимального тока 4A, 4A тока для постоянного напряжения постоянного тока, когда красный свет включен, В противном случае свет выключен) Примечание: При использовании в этом состоянии, так как выход резистора тока 0,05 Ом, после подключения к нагрузке будет падение напряжения 0 ~ 0,3 В, это нормально! Это падение не вытягивается вниз по вашей нагрузке, а вниз-выборочный резистор. 2. Используйте в качестве зарядного устройства Модуль без постоянной функции не может использоваться для зарядки аккумулятора, так как конец аккумулятора и потребление энергии зарядного устройства большая разница между зарядным током слишком велика, что приводит к повреждению аккумулятора, поэтому, когда вы хотите запустить аккумулятор с помощью постоянной зарядки, При зарядке в определенной степени автоматически переключается обратно на постоянное напряжение зарядки. Инструкции: (1) Убедитесь, что вам нужно зарядить аккумулятор поплавковым напряжением и зарядным током; (если литиевый довод составляет 3,7 В/2200 мАч, то поплавковое напряжение составляет 4,2 В, максимальный зарядный ток 1С, А именно 2200ма) (2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение потенциометра постоянного напряжения для регулировки выходного напряжения достигает поплавкового напряжения; (если перезаряжаемая литиевая батарея до 3,7 В, выходное напряжение можно отрегулировать до 4,2 В) (3) ток 10 А с мультиметром, измеряющим выходной файл короткого замыкания (непосредственно к двум выводам к выходу может), В то время как регулировка потенциометра постоянного тока позволяет выходному току достигать предварительно определенного значения тока заряда; (4) заводская настройка по умолчанию для зарядки с помощью лампы поворота в 0,1 раза превышает зарядный ток; (постепенно уменьшается заряд аккумулятора во время зарядки, постепенно преобразуется в постоянное напряжение при зарядке постоянным током, если Настройка тока зарядки 1А, Затем, когда ток заряда меньше 0,1a, когда синий свет выключен, зеленый свет включен, затем аккумулятор полностью заряжен) (5) подключен к зарядке аккумулятора. (1,2,3,4 шаг: Выходная выходная мощность, выгруженная батарея не подключена) 3. Используйте мощный светодиодный модуль драйвера постоянного тока (1) Определите работу, необходимую для привода светодиодного тока и максимального рабочего напряжения; (2) Условие без нагрузки, мультиметр для измерения выходного напряжения потенциометра постоянного напряжения для регулировки выходного напряжения достигает максимального рабочего напряжения светодиода; (3) ток 10 А с мультиметром, измеряющим выходное ток короткого замыкания при регулировке потенциометра постоянного тока, позволяет выходному току достигать предварительно определенного рабочего тока светодиода; (4) подключен к светодиоду, испытательной машине. (Шаги 1-3: вход, подключенный к источнику питания, выходная нагрузка не подключен светодиод.) Примечание: Этот модуль более 3 А, 35 Вт используется, для увеличения отведения тепла!
