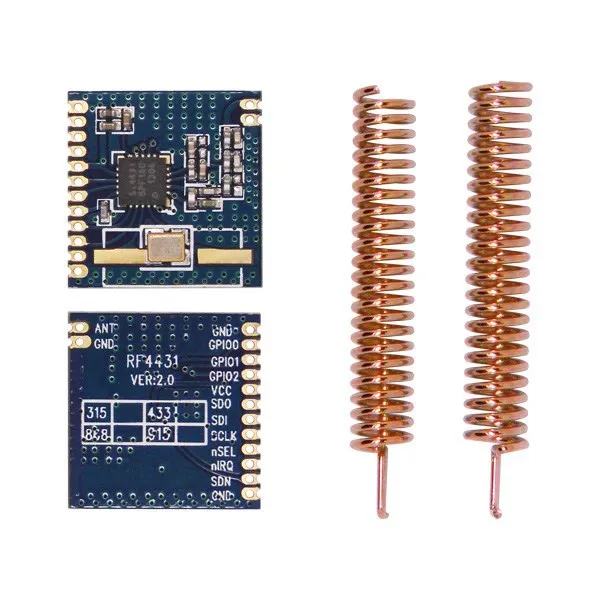

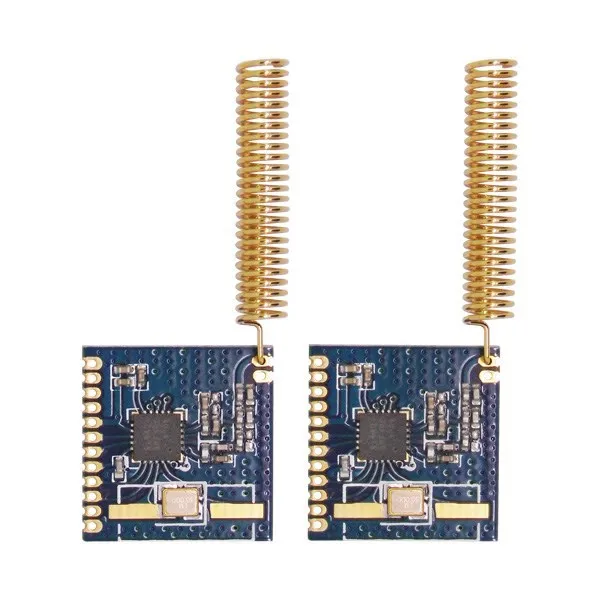

2 шт./лот недорогой беспроводной передатчик 20 МВт 600 м RF модуль RF4431 FSK/GFSK 433/868 МГц |

2 шт./лот недорогой беспроводной передатчик 20 МВт 600 м RF модуль RF4431 FSK/GFSK 433/868 МГц |

RF4431AdoptS Silicon Labs Si4431 RF chip, Который является высокоинтегрированным беспроводным ISM band чип трансивера. ЧрезвычайноВысокая чувствительность приема (-121 дБм) и + 13 дБм выходная мощностьУбедитесь, что покрытие диапазона и улучшите производительность связи данных. Встроенное разнообразие антенны и функция прыжков могут использоваться для интенсивного улучшения производительности.

Подробная информация о продукте:

Технические характеристики:

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Управление условия

Поставка Напряжение

1,8

3,3

3,6

V

Рабочая

Температура

-40

25

85

Потребляемый ток

RX ток

18,5

MA

TX тока

35

MA

@ 13dBm

Ток в спящем режиме

<1

МкА

Параметры RF

Частота

403

433

463

МГц

@ 433 МГц

838

868

898

МГц

@ 868 МГц

Воздушный скорость передачи данных

0,123

256

Кбит/с

FSK

Выход мощность

-8

13

ДБм

Чувствительность

-118

ДБм

@ Данных = 1,2 кбит/с, fdev = 30 кГц

Особенности:
* Диапазон частот: 433/8689 (настраиваемый 240-930 МГц)
* Чувствительность до-118dBm
* Скорость передачи данных: 0,123-256 кбит/с
* FSK, GFSK и режим OOKModulation
* 1,8-3,6 V Мощность питания
* Ультра-низкий режим отключения
* Цифровой Индикатор силы полученного сигнала (RSSI)
* Функция пробуждения по времени
* Антенна автоматически подходит и двусторонний переключатель управления
* Настраиваемый пакет Структура
* Преамбуле обнаружения
* 64-байт приема и передачи данных регистрации (FIFO)
* Обнаружение низкой мощности
* Температура датчик и 8 битный аналого-цифровой преобразователь
* Диапазон рабочих температур: -40 ~ + 85 °C
* Встроенный регулятор напряжения
* Методу частотных скачков
* Функция сброса питания
* Встроенная функция регулировки кристаллов

Применение:
* Пульт дистанционного управления
* Удаленного счетчика
* Домашняя охранная сигнализация и удаленный вход без ключа
* Сенсор сети
* Промышленный контроль
* Шина Давление мониторинга
* Домашней автоматизации телеметрии
• Мониторинг здоровья
* Личные записи данных
* Беспроводной периферийные устройства
* Контроль
* Rfid считыватель

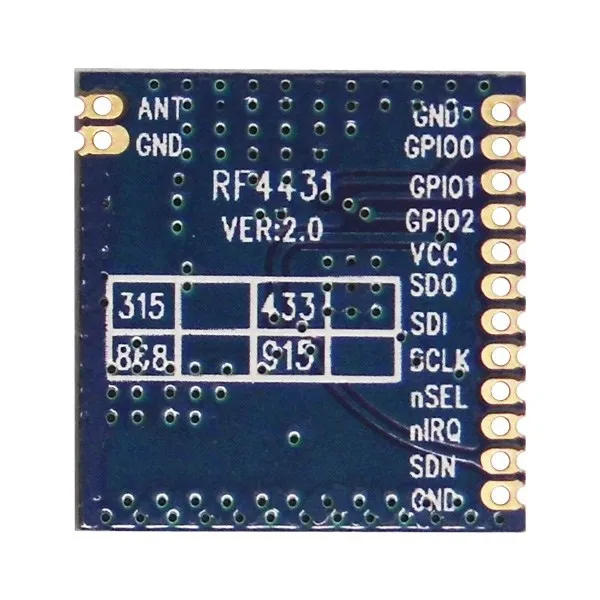

Pin-код

Pin-определения

Описание продукта:

1

GND

Подключен к провода заземления

2

GPIO0

Цифровой ввод/вывод общего назначения может быть настроен для выполнения различных функций, в том числе: часы с микроконтроллером выходное состояние FIFO, сброс питания, таймер пробуждения, обнаружение низкого напряжения батареи TRSW I GPIO конфигурация через регистерезы, адрес 0BH 0CH и 0DH

3

GPIO1

4

GPIO2

5

VCC

Положительной клемме supply3.3V

6

ОРС

0 ~ VDD Vdigital output, обеспечивая последовательную функцию индикации регистров внутреннего контроля

7

SDI

Серийный ввод данных. 0 ~ VDD V цифровой вход. Вытащить шпильку 4 провода для последовательной передачи данных поток последовательных данных шины

8

SCLK

Серийный входного сигнала часов. 0 ~ VDD V цифровой вход. Нанофарад обеспечивает 4-проводной для последовательной передачи данных функции часов

9

NSEL

Входной штырь последовательного интерфейса. 0 ~ VDD V цифровой вход. Этот pin-код для 4-проводной для последовательной передачи данных автобус выберите/включить функция, это сигнала также используется, говорит, серийной съемки режим чтения/записи.

10

Nirq

Прерывания выходной контакт

11

SDN

Закройте входной контакт. 0 ~ VDD V цифровой вход. В дополнение ко всем режимам выключения SDN = 0. Когда чип SDN = 1 Shi будет полностью закрыт, и содержимое регистра будет потеряно.

12

GND

Подключен к провода заземления

13

Муравей

От коаксиальной антенны 50 Ом

14

GND

Подключен к провода заземления

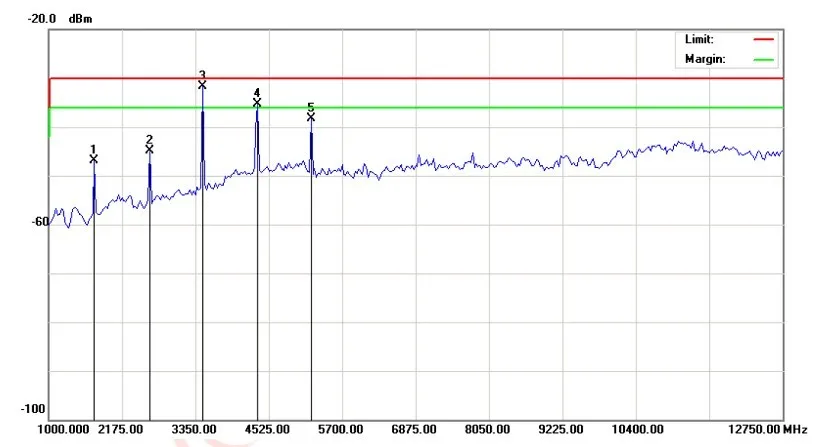

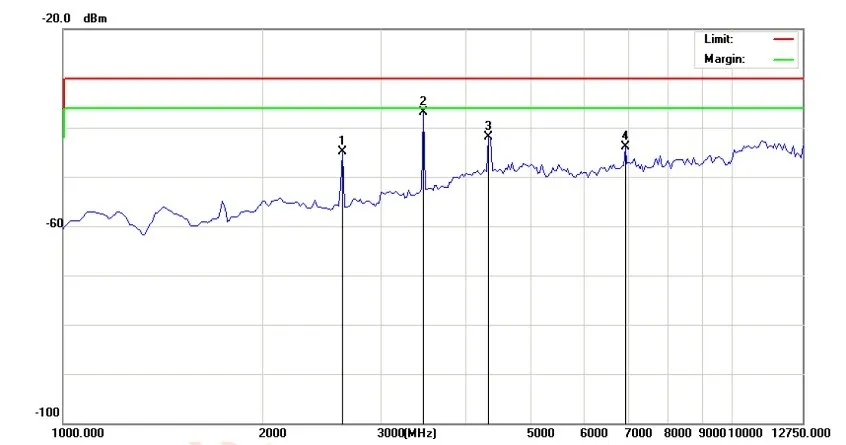

RF модуль 433 МГц спектрограмма:

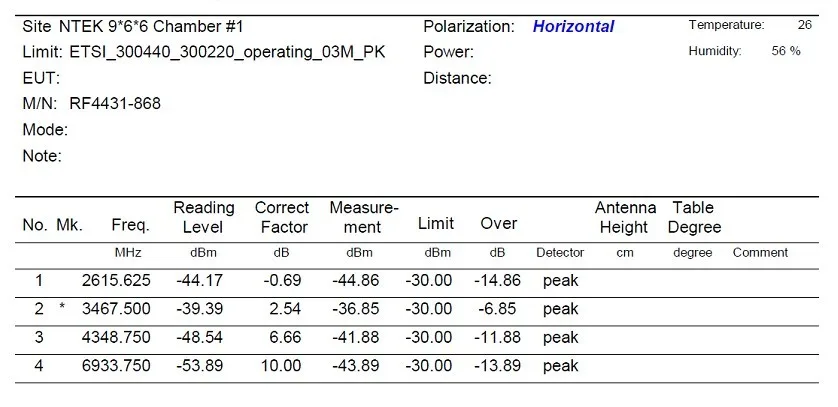

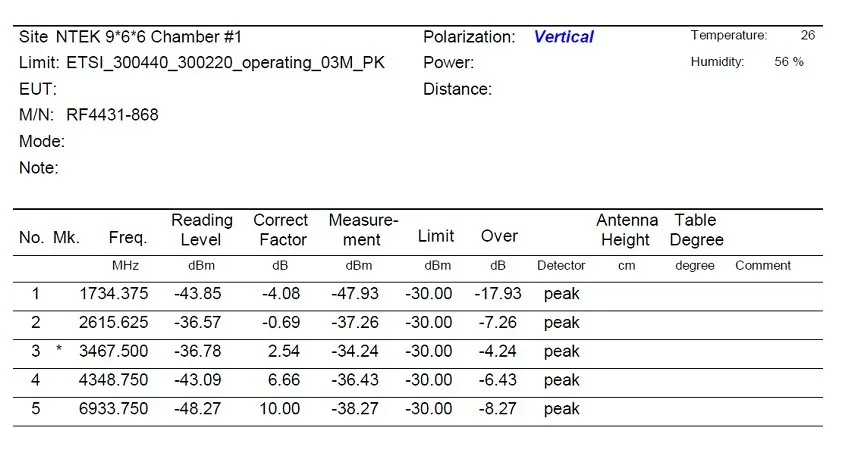

Излучаемой: измерение уровня выбросов

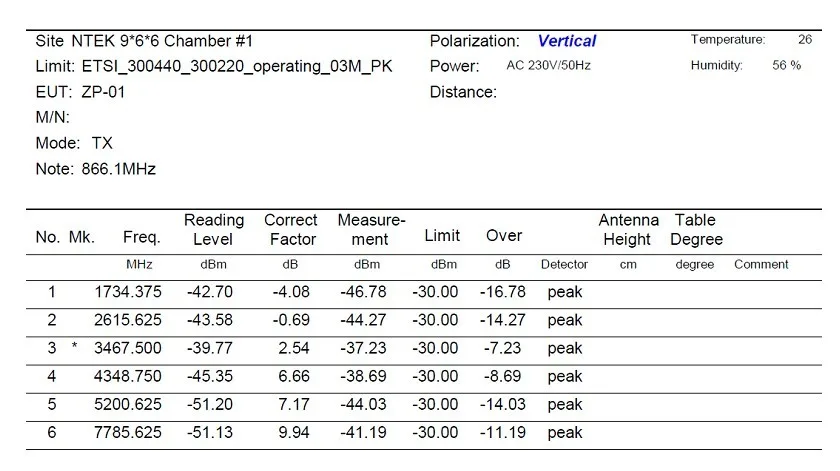

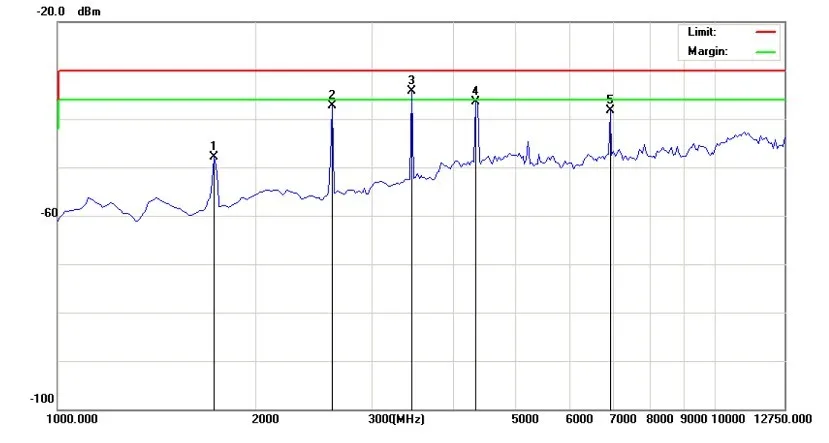

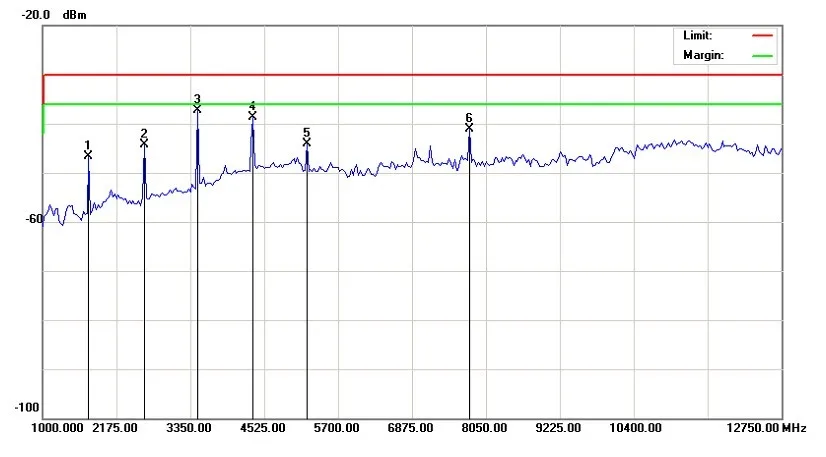

 Модуль RF 858 МГц Спектрограммы:

 Печь Температура кривой:

Мы рекомендуем вам следовать стандартам, связанным с IPC, при установке профиля оплавления:

 Если вам нужен другой Частотный диапазон315/470/868/915 МГцПожалуйста, оставьте сообщение!

Доставка: Бесплатная доставка по Почта Китая
