Портативный dso1202b 200 мГц 1GSa/s 2 канала Осциллограф Scopemeter мультиметр 2в1 USB 5.6 'tft ЖК-дисплей высокого разрешения 640x480

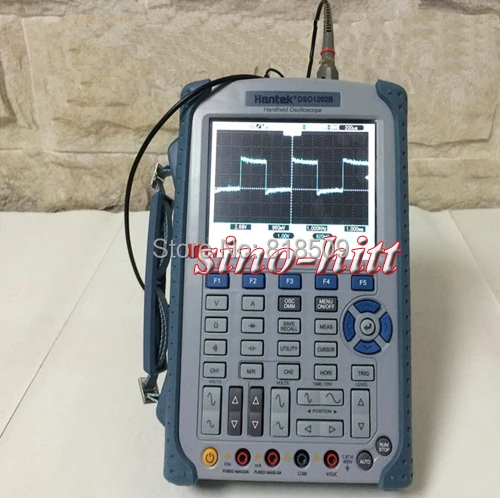

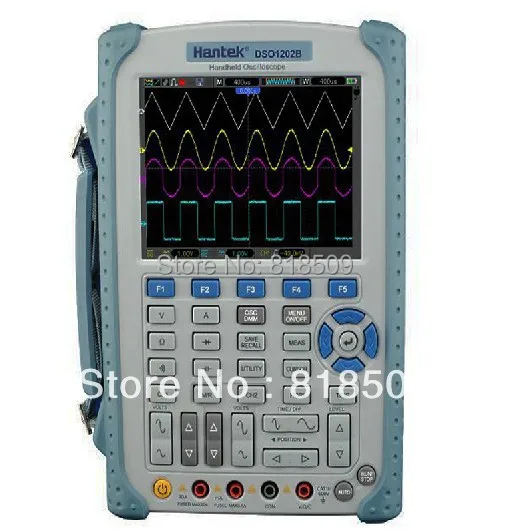

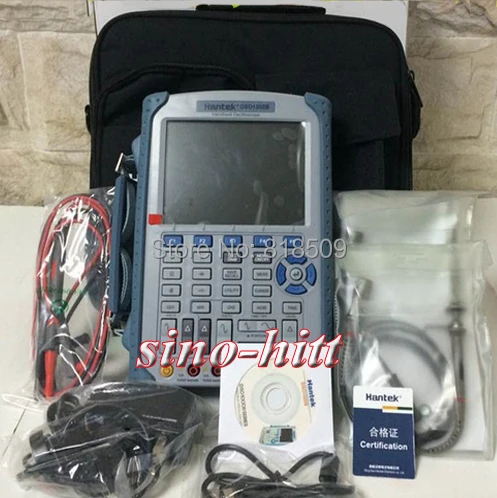

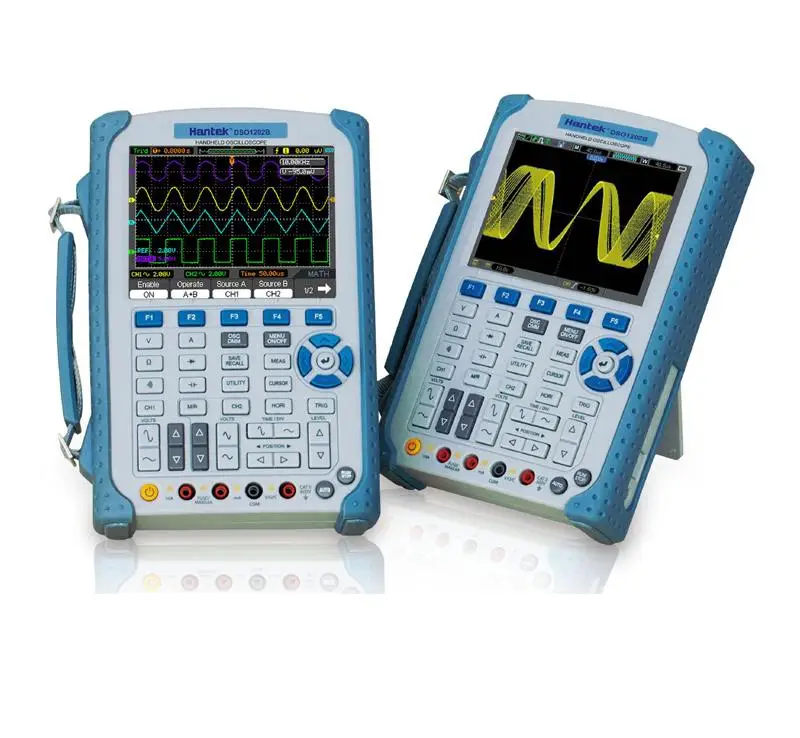

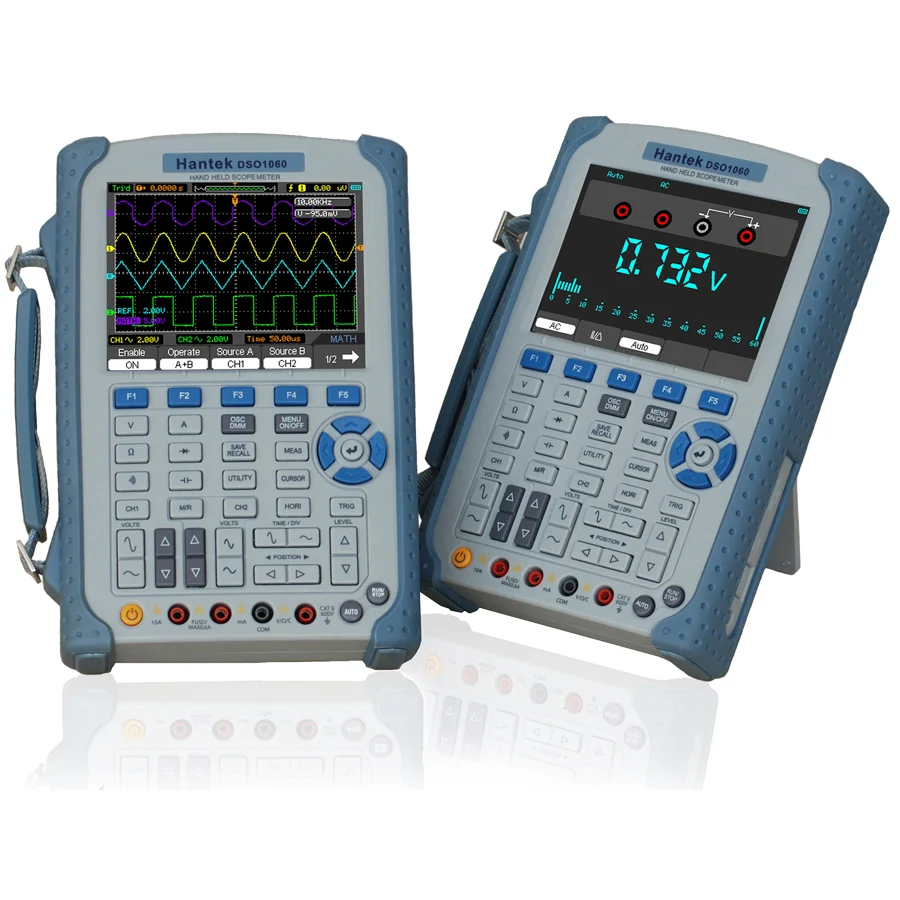

Новый Hantek dso1202b цифровой осциллограф/мультиметр 200 мГц 1GSa/S 2ch, 200 мГц полоса пропускания, частота дискретизации 1GSa/s, 1 м глубина памяти, и 6000 счетчиков DMM с аналоговым bargraph.5.6 дюйм TFT цветной ЖК-дисплей, высокое разрешение (640*480).

Технологии Hantek специализируется на разработке высокопроизводительных решений для измерения производительности различных отраслей промышленности. Благодаря непрерывным инновациям и сотрудничеству со специалистами и инженерами, hantek теперь предоставляет ряд осциллографов нового поколения и других высокотехнологичных изделий, превышающих отраслевых стандартов.

DSO1202B

Dso1102b (нажмите здесь)

DSO1062B (нажмите здесь)

Режим осциллографа

Пропускная способность

200 мГц

100 мГц

60 мГц

Уровень выборки в реальном времени

1GSa/s

Эквивалентная частота дискретизации

25GSa/s

Длина записи (выборочные точки)

Одноканальный: максимальный 1 м; Двухканальный: максимальный 512 К

Сек/div диапазон

2ns/div-2000s/div (в 2, 4, 8 последовательности)

Время задержки точность

500 шт.

Вертикальный

A/D конвертер

8-бит

Вольт/div диапазон

2mv/div & iexcl; & laquo; 5 В/div на входе BNC

Положение диапазон

± 50 В (5 В/div), ± 40 В (2 В/div и iexcl; & laquo; 500mv/div), 2 В (200mv/div & iexcl; & laquo; 50mv/div) ± 400mv (20mv/div & iexcl; & laquo; 2mv/div)

Время подъема на BNC

≤ 7ns

≤ 5ns

≤ 8ns

DC точность усиления

± 4% для выборки или среднего режима приобретения, 5mv/div до 2mv/div
± 3% для выборки или среднего режима приобретения, 5 В/div до 10mv/div

Триггер

Чувствительность триггера
(Тип триггерного триггера)

DC: CH1/CH2 (Типичный) 1div от DC до 10 мГц; 1.5div от 10 мГц до полного
EXT & pound; & uml; ТИПИЧНЫЙ и фунт; © 200mv от DC до 40 мГц
EXT/5 и фунт; & uml; типичный & фунт; © 1 В от DC до 40 мГц
AC: ослабляет сигналы ниже 10 Гц

ВЧ-излучение: аттенюты сигналов выше 80 кГц

НЧ-отказ: ослабляет сигналы ниже 150 кГц

Шумоподавление: уменьшает чувствительность триггера

Диапазон уровня запуска

CH1, CH2: ± 8 отделов от центра экрана
Доб: ±1. 2 В внутр/5: ± 6 В

Уровень запуска точность,
Типичная (точность для сигналов, которые поднимаются и падают времена 20ns ≥20ns

CH1, CH2: ± (0.3div V/div) (в пределах ± 4 отделы от центра экрана)

Выравнивание диапазон

100ns-10s

Триггер Тип

Край

Триггер на восходящем или падающем краю

Импульса Ширина

Триггер (когда >,<,=,&;) на позитивном или отрицательном импульсах
Диапазон ширины импульса: 20ns-10s

Видео

Триггер на NTSC, PAL или SECAM Стандартный видеосигнал
Линейка Линейки: 1-525 (ntsc), 1-625 (pal/secam)

Наклон

Триггер (когда >,<,=,&;) на позитивном или отрицательном склоне
Установить время: 20ns-10s

Overtime

От восходящего или падающего края
Время установки: 20-10 s

Альтернативный

Внутренний триггер на краю, ширина импульса, видео или склон

Измерения

Курсоры

Руководство: разница между нагрузками напряжения и iexcl; V; в между временем курсоров и iexcl; ÷t; 1/¡ ÷t рассчитывается по Гц.
Отслеживание: напряжение и время в точке сигнала

Автоматическая

ПК-ПК, Макс, мин, среднее, ЦИК RMS, частота, период, время подъема, осеннее время, позитивная ширина, отрицательная ширина

Режим метр

Макс. Разрешение

6,000 отсчетов

DMM тестирования режимов

Напряжение, сила тока, сопротивление, емкость, Диод и непрерывность

Макс. Вход Напряжение

AC: 600 В, dc: 800 В

Макс. Вход ток

AC: 10A, dc: 10A

Вход сопротивление

10 МОм

Дисплей

Тип

Правый угол 5.6 16-разряд цветной ЖК

Разрешение

640*480 точек

Контраст

16 передач, с шагом бар, чтобы показать регулировку

Интерфейс

USB хост и USB раб, LAN опционально

Питание

Напряжение

DC вход: 12 -17в, 1500ма

Механические

Размер

245 х 163 х 52 (мм)

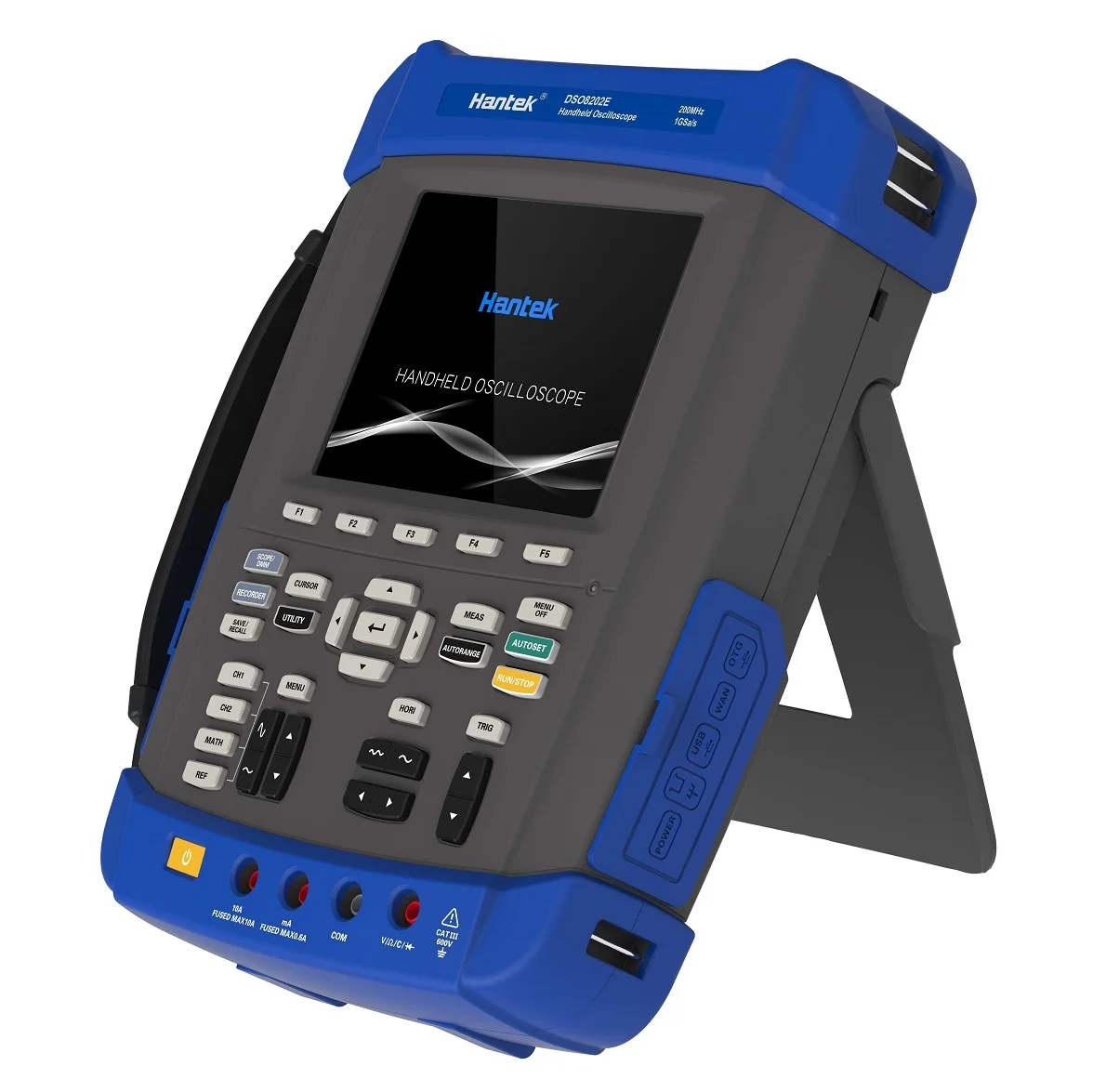

DSO8000E серии

DSO1000E серии

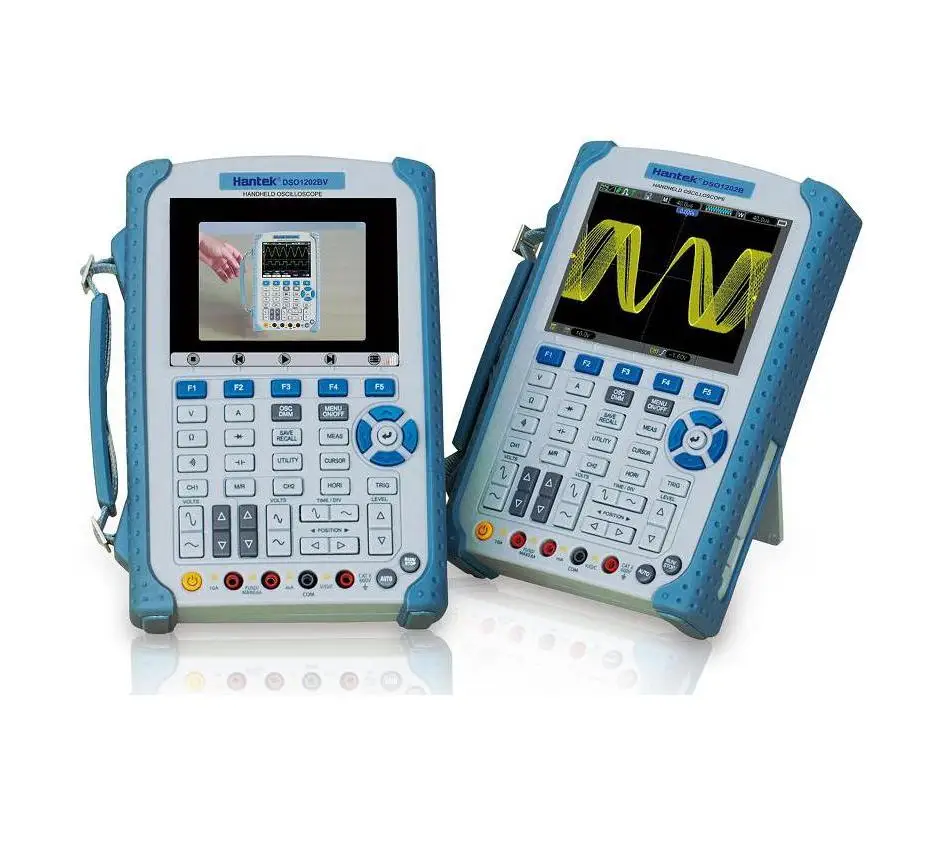

DSO1000BV серии

DSO1000B серии

DSO1000S серии

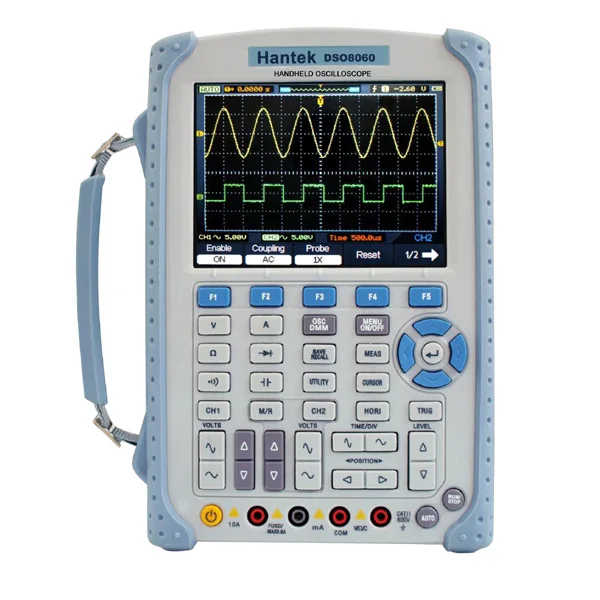

DSO8000 серии
