Адаптер GODIAG GT105 ECU IMMO адаптер Prog OBD II Break Out Box + полный протокол OBD2 Jumper |

Адаптер GODIAG GT105 ECU IMMO адаптер Prog OBD II Break Out Box + полный протокол OBD2 Jumper |

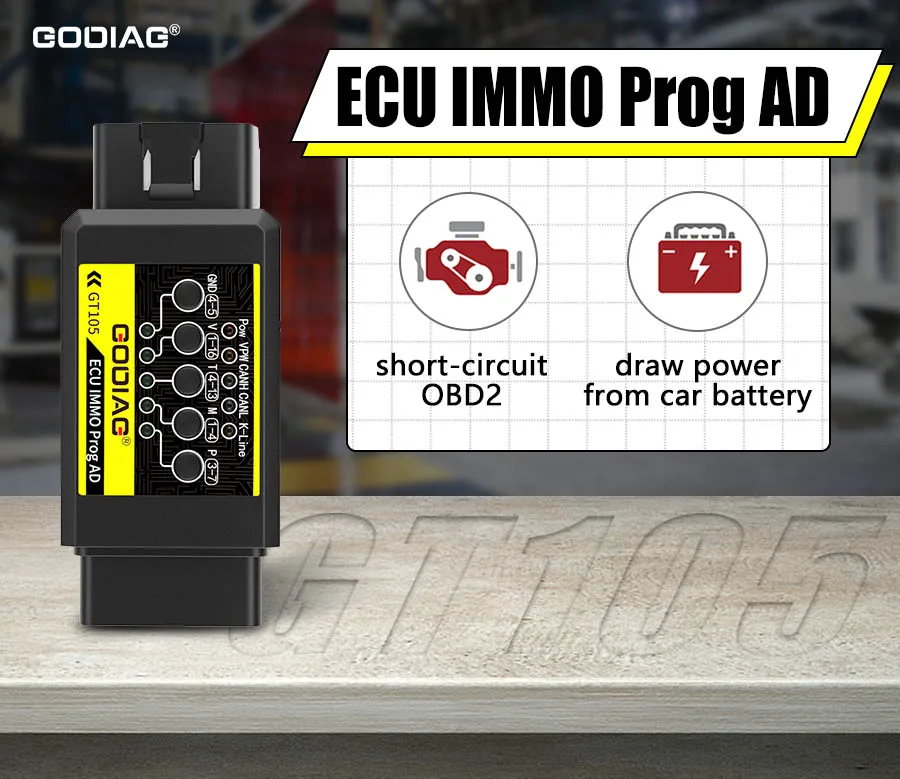

GODIAG ECU IMMO Prog AD GT105-это специальный Соединительный адаптер, разработанный для технического обслуживания автомобилей, противоугонных техников, инженеров по программированию ECU и т. д. Он используется для коротких замыканий OBD2 в автомобиле для противоугонной активации, диагностики и программирования ECU, а также для извлечения энергии из аккумулятора транспортного средства для наружного обслуживания на месте транспортного средства. Полный протокол OBD2 jumper используется для подключения ECU для программирования ECU через OBD2 way.

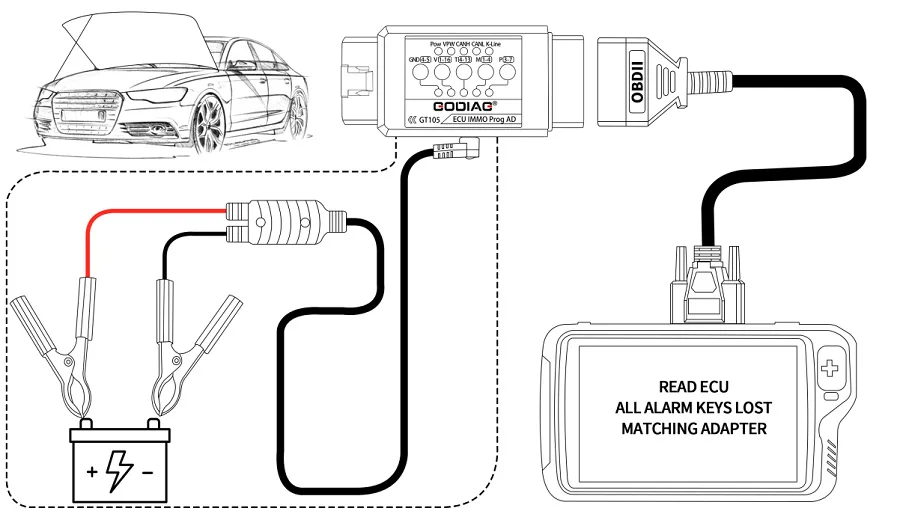

Схема подключения ECU

GT105 оснащен PWM +(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7) сигнальными индикаторами связи. Когда происходит передача данных, будет мигать соответствующий индикатор протокола, поэтому состояние связи можно оценить, и вы также можете определить, может ли диагностическое программирующее устройство общаться.

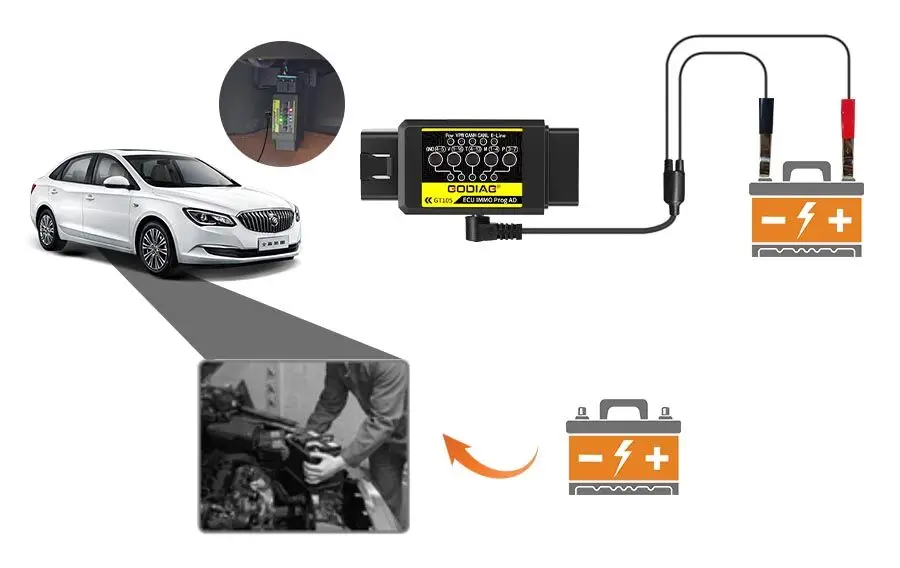

GT105 подходит для работы на открытом воздухе, взяв питание от автомобильного аккумулятора и преобразуя его в источник питания DC12V для зарядки 12 В, программирование питания или независимый источник питания для диагностического оборудования.

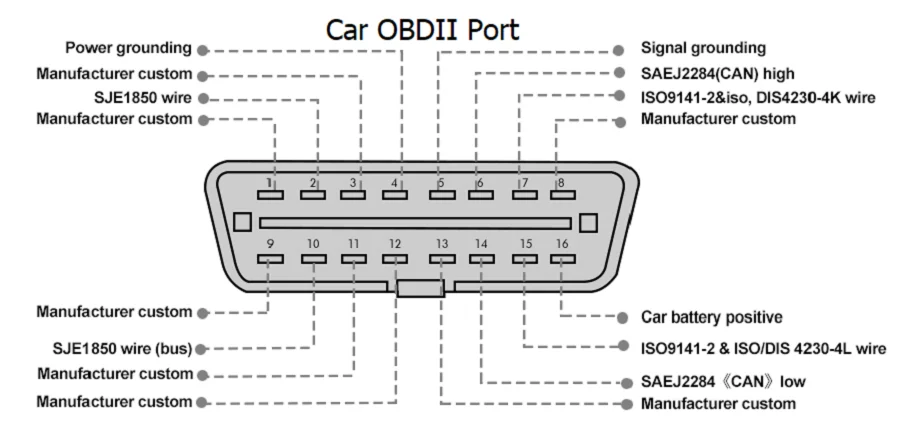

GT105 предоставляет OBD2 независимый PIN4 body GND, PIN5 signd, который удобен для некоторых модулей для специального программирования. Кроме того, с полным протоколом OBD2 ECU кабель программирования, пользователи также могут подключить ECU в студии для регулировки мощности программирования ECU. Устройство имеет PWM +(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7) сигнальные коммуникационные индикаторы. При передаче данных индикатор соответствующего протокола будет мигать. Пользователи могут оценить состояние связи, а также определить, может ли диагностическое программирующее устройство общаться.

Основные характеристики:

Полный протокол ECU соединительная линия для программирования ECU Регулировка мощности

OBD2 независимый PIN 4 body GND, PIN5 signd для специального программирования некоторых модулей.

PIN4 и PIN5 могут быть переключены между короткого замыкания и не короткого замыкания.

Стандарт OBD2 независимый PIN4, PIN5.

Женское сиденье из чистой меди поддерживает повторную вставку и удаление и имеет длительный срок службы.

Батарея зажим обработана не вредит экологии в солевом тумане, толщиной 0,5 мм.

На преобразователь автомобильной розетки постоянного тока в аккамуляторный кабель принимает 0,75 мм ⊃ 2; 2-ядерный обшитый кабель, который поддерживает DC5.5 * 2,5/DC5.5 * 2,1 интерфейс.

Разъем постоянного тока имеет сменный предохранитель 7A.

Интерфейс питания постоянного тока, специальный лабораторный разъем питания.

Функции:

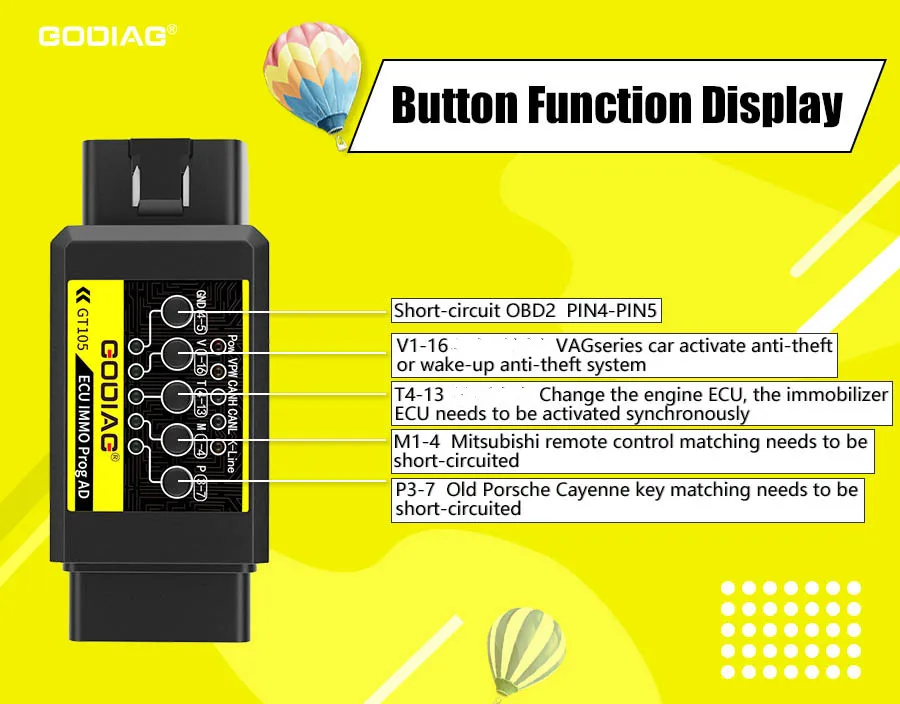

1. Функция адаптера питания IMMO AD. После 2016 года для Ford all smart keys lost GT105 сотрудничает с VVDI equipment (OBDSTAR, AUTEL) и другим противоугонным подходящим оборудованием для программирования ключей.

2. Все ключи от машины теряют соответствие --- просыпайте счетчик или просыпайте Противоугонный ЭБУ. (Поддержка VAG 4-го и 5-го поколения, синхронизация Toyota ECU, вспомогательный Mitsubishi Все ключи утеряны или все утеряны настройки ключа дистанционного управления, Старый Автомобиль Porsche Cayenne для обучения клавишам защиты от кражи.)

3. Индикаторы VPW, CANH, CANL, K-Line могут определять состояние связи между транспортным средством и диагностическим программным устройством. (Если продукт используется для подключения устройства, пользователь может просто определить, является ли диагностическое Программирование нормальным или нет, в зависимости от того, может ли устройство отправить сообщение.)

4. Кабель адаптера питания GT105 получает питание 12 В от автомобильного аккумулятора.

(Для программного оборудования, такого как Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608 и т. д., он обеспечивает источник питания 12 В, когда им требуется питание на открытом воздухе, чтобы прочитать данные о противоугонном ECU BMW BENZ или другом автомобиле ECUs, и, наконец, реализовать на месте техническое обслуживание наружных неисправных транспортных средств. )

5. Обеспечивает источник питания 12 В для режущего ключа (12 В).

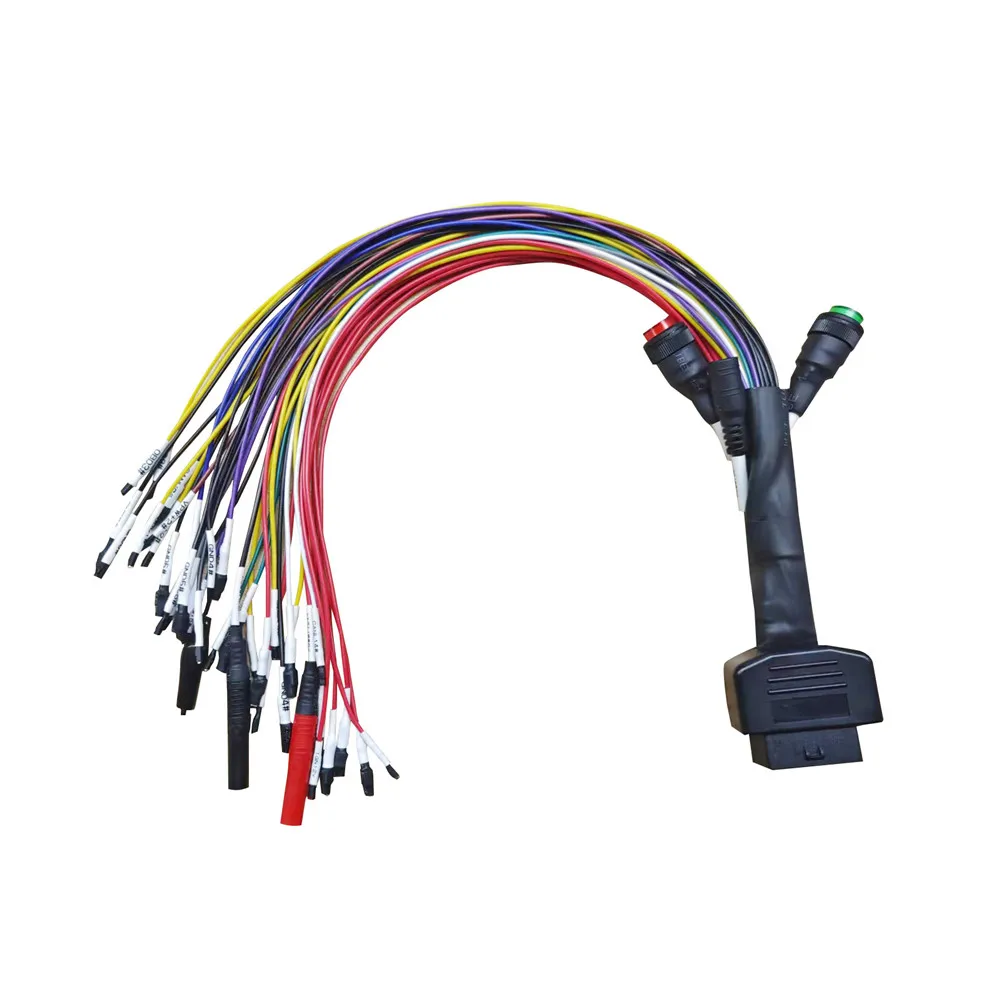

Полный протокол OBD2 функции перемычки:

1. Поддерживает источник питания постоянного тока

2. Поддержка защиты банановой головки Супер Программирование выделенного подключения порта питания.

3. Независимый GND4, GND5 [отвечает потребностям специального программирования ECU].

4. С зажимом boot GND4, совместим с программным оборудованием.

5. С переключателем короткого замыкания GND4 GND5 [некоторые ECUs должны быть переключены в режим короткого замыкания при программировании].

Примечание: переключатель GND4-5 обычно нажимается, чтобы сделать его светильник. Когда некоторые ECUs должны быть независимо подключены к GND4 и GND5, отпустите переключатель.

6. С аналоговым переключателем зажигания [оснащен 1 большим и 2 небольшими специализированными кабелями зажигания].

7. Поддержка стандартного obd2 полного подключения протокола [двойная K линия, двойная CAN линия], 3 больших и 2 небольших вилки питания, 4 больших GND, 4 небольших GND.

8. Оснащен поддержкой протокола CAN.

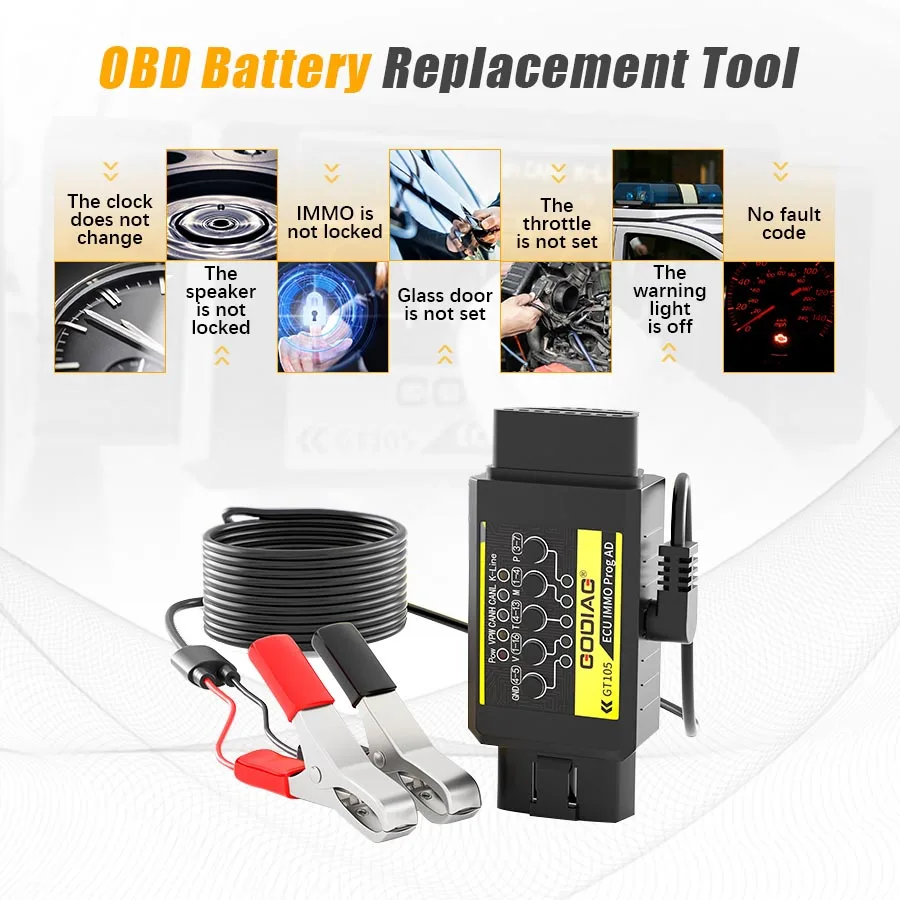

GT105-инструмент для замены батареи OBD

Реализовать источник бесперебойного питания во время замены батареи, так что он может предотвратить потерю данных, отказ ключа или повторное соответствие вызванное перерывом питания во время замены батареи.

С GT105 вы можете наслаждаться функциями, перечисленными ниже во время замены батареи:

1. Часы не меняются.

2. Динамик не заблокирован.

3.IMMO не заблокирован.

4. Стеклянная дверь не установлена.

5. Дроссельная заслонка не установлена.

6. Предупреждающий светильник выключен.

7. Код ошибки отсутствует.

Индикатор светильник значение:

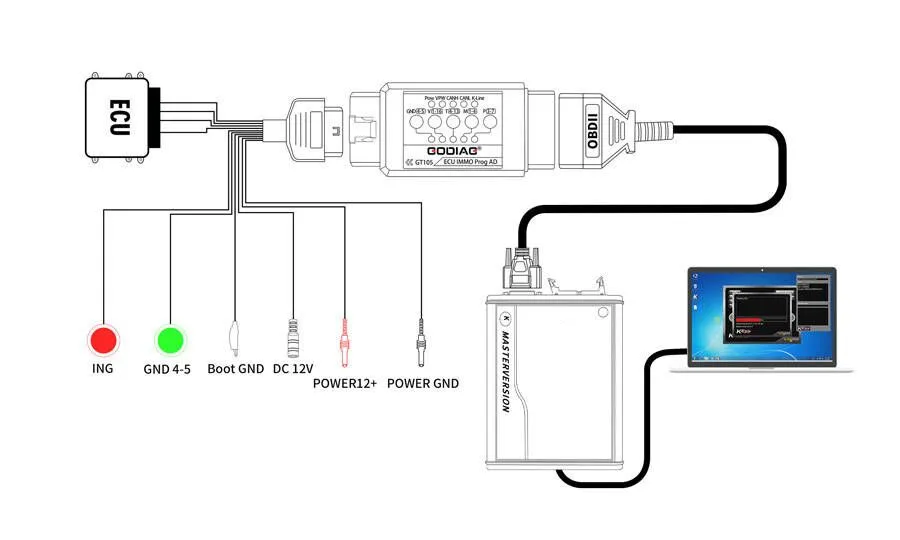

Схема подключения ECU

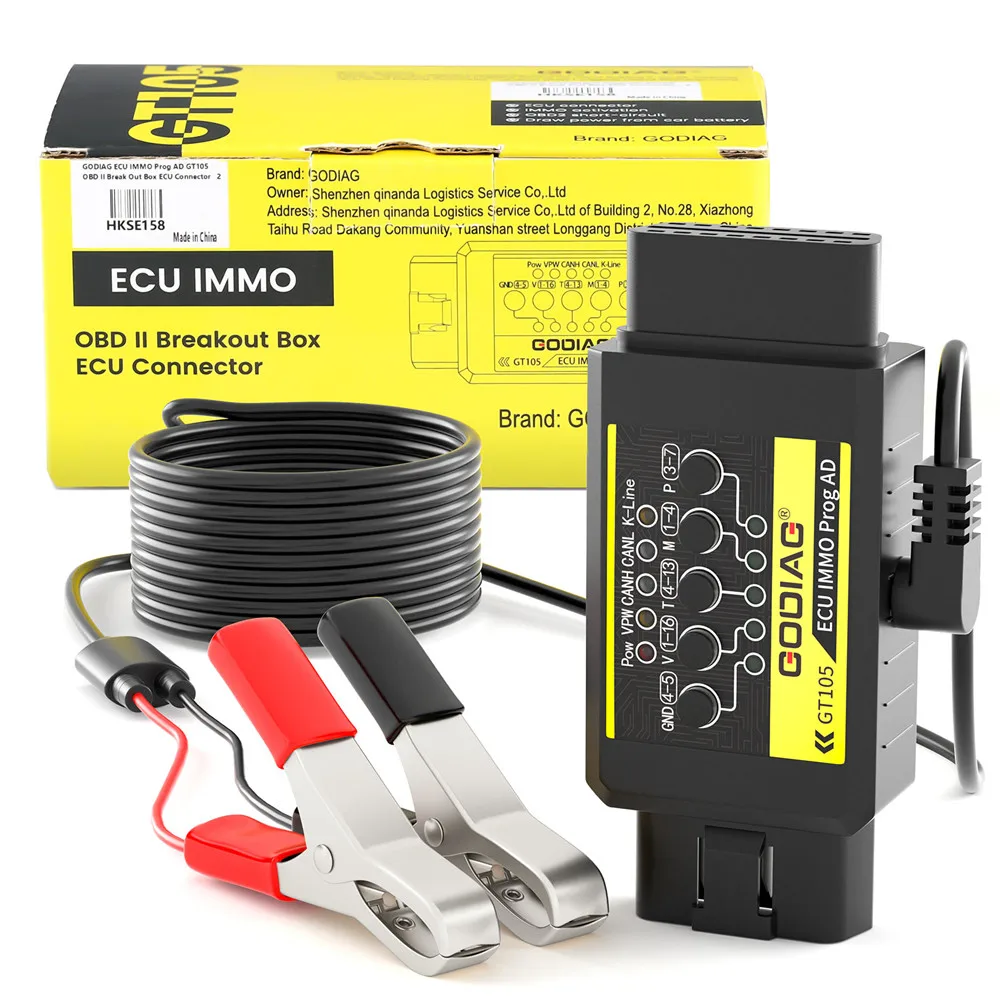

Посылка включает в себя:

1 шт. x хост GT105

1 шт. х шнур питания с зажимом батареи

1 шт. х полный протокол OBD2 джемпер
