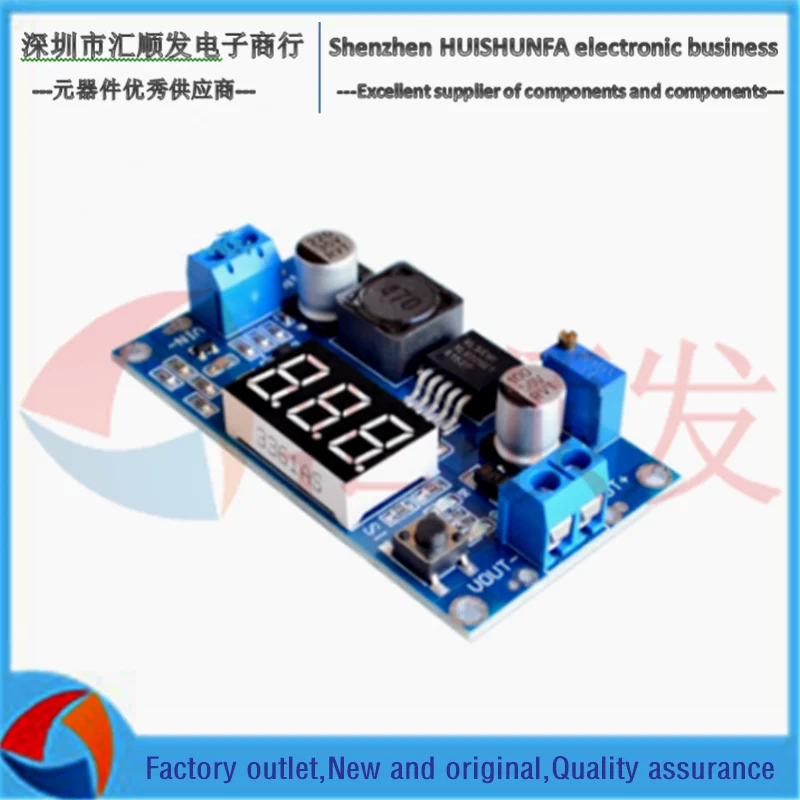

XL6009 Регулируемый Модуль повышения напряжения намного превышает LM2577 4 5-32 l 5-35 с

XL6009 Регулируемый Модуль повышения напряжения намного превышает LM2577 4 5-32 l 5-35 с

Особенности продукта:

1. Вольтметр светодиодный цифровой дисплей Вольтметр, погрешность ± 0,1 V, диапазон измерения 5 ~ 35V. (Примечание: Вход напряжение ниже 4,5 V, бортовой вольтметр не работает и не отображается)







2. Большой объем 5*5 нажмите кнопку, чтобы переключиться для измерения входного или выходного напряжения, и светильник индикатора показывает, какое напряжение измеряется. Входное напряжение отображается на цифровом трубки по умолчанию и входной сигнал индикатор светильник в включен. Прикоснитесь к кнопке, цифровая трубка отображает выходное напряжение, и светильник выходного индикатора включается. И сохраните последние настройки, даже если питание выключено



3. Вольтметр можно выключить, долго нажимайте переключатель более 1 секунды и менее 4 секунд, отпустите руку можно выключить. Когда вольтметр выключен, просто нажмите переключатель, чтобы включить вольтметр.



4. Функция измерения входного и выходного напряжения погрешность калибровки, Длительное нажатие на выключатель более 4 секунд, отпустите и затем введите функцию измерения напряжения погрешность калибровки, на данный момент в светильник Вход конец (калибровка), цифровая трубка с пересекающимися мигающими звездами показывает положительное (заводской параметр 0,0), В: короткое нажатие кнопки может изменить это значение (числовым программным диапазон 0,5 ~ 0,5; Единица измерения V), сказал, что положительный вверх калибровки, калибровка вниз минус говорит. После калибровки на входе, чтобы отрегулировать хорошее, нажмите и удерживайте кнопку более 2 секунд, введите калибровку ошибки выхода после отпустите, на этот раз светильник выводит терминал (калибровка), И отображает выходное значение калибровки, метод регулировки такой же, как на входе, Выход в хорошем состоянии после калибровки, нажмите кнопку в течение более 2 секунд, отпустите после сохранения набора значений и возврата к нормальному напряжению дисплея, установите значение коррекции немедленно и не потеряйте при падении источника питания. (С этой функцией, вы можете удовлетворить ваши более высокие требования к точности)



5. С клеммами проводки удобно использовать без паяльника, и точки проводки защищены



(Входное напряжение должно быть более чем на 1 в выше, чем выходное напряжение)



6. Максимальный выходной ток может достигать 3 А. Предполагается, что рабочий ток должен быть около 2А, и если он превышает 2А, добавьте радиатор



7. Он принимает внутреннюю частоту колебаний 400 кГц и относится ко второму поколению регулятора напряжения переключения с низким энергопотреблением и высокой эффективностью

Использование:

1. Измерение входного и выходного напряжения погрешность калибровки: Длительное нажатие на выключатель более 4 секунд, отпустите и затем введите функцию калибровки измерения напряжения, на данный момент в светильник входной разъем (калибровка), цифровая трубка с пересекающимися мигающими звездами показал положительный (заводской параметр 0,0), В: короткое нажатие кнопки может изменить это значение (числовым программным диапазон 0,5 ~ 0,5; Единица измерения V), положительные вверх калибровки, сказал, что отрицательные говорит отрегулировать вниз. После калибровки на входе, чтобы отрегулировать хорошее, нажмите и удерживайте кнопку более 2 секунд, введите калибровку ошибки выхода после отпустите, на этот раз светильник выводит терминал (калибровка), И отображает выходное значение калибровки, метод регулировки такой же, как на входе, Выход в хорошем состоянии после калибровки, нажмите кнопку в течение более 2 секунд, отпустите после сохранения набора значений и возврата к нормальному напряжению дисплея, установите значение коррекции немедленно и не потеряйте при падении источника питания. (С этой функцией, вы можете удовлетворить ваши более высокие требования к точности)







2. Выключите Вольтметр: удерживайте переключатель более 1 секунды и менее 4 секунд, его можно выключить, отпустив. Когда вольтметр выключен, просто нажмите переключатель, чтобы включить вольтметр.

Примечания:

1. Рекомендуется, чтобы, когда мощность превышает 20 Вт, тепловые раковины были добавлены для увеличения отвода тепла;



2. Клиент жаловался, что выходное напряжение модуля не может быть отрегулировано и всегда было равно входному напряжению. Когда вы столкнулись с такой проблемой, Сначала поверните потенциометр против часовой стрелки для более чем 10 поворотов, а затем используйте модуль для нормальной регулировки напряжения.

Чехол:

Этот модуль может быть применена в boost на местах в тех случаях, когда напряжение на выходе если сумма вашего заказа превышает входное напряжение, как, например, аккумулятор, силовой трансформатор, и другие товары, сделай сам, регулируемый стабилизации источника питания, 24V бортовой пера метр источника питания, промышленное оборудование понижающее, 9 в 12 В, 12 в 18 в, 18 в 24 В и так далее.
