5 шт. с эскизом UNO R3 DUE! AD клавиатура 1 порт контроллер 4 кнопки матричная макетный

5 шт. с эскизом UNO R3! AD клавиатура 1 AD порт управления 4 кнопки матричный модуль разработки клавиатуры для Arduino ADC

Описание:

Может быть вставлен непосредственно в Arduiuo uno mega2560, идеально подходит для подключения к вашему Arduiuo UNO Mini Nano Mega2560 макетная плата raspberry piБанан piИ т. Д., или другие MCU PLD CPU ( AVR STM32 ARM PIC C51 NRF24LE1 CC2530 MSP430 STM8 FPGA CPLD и т. Д.)

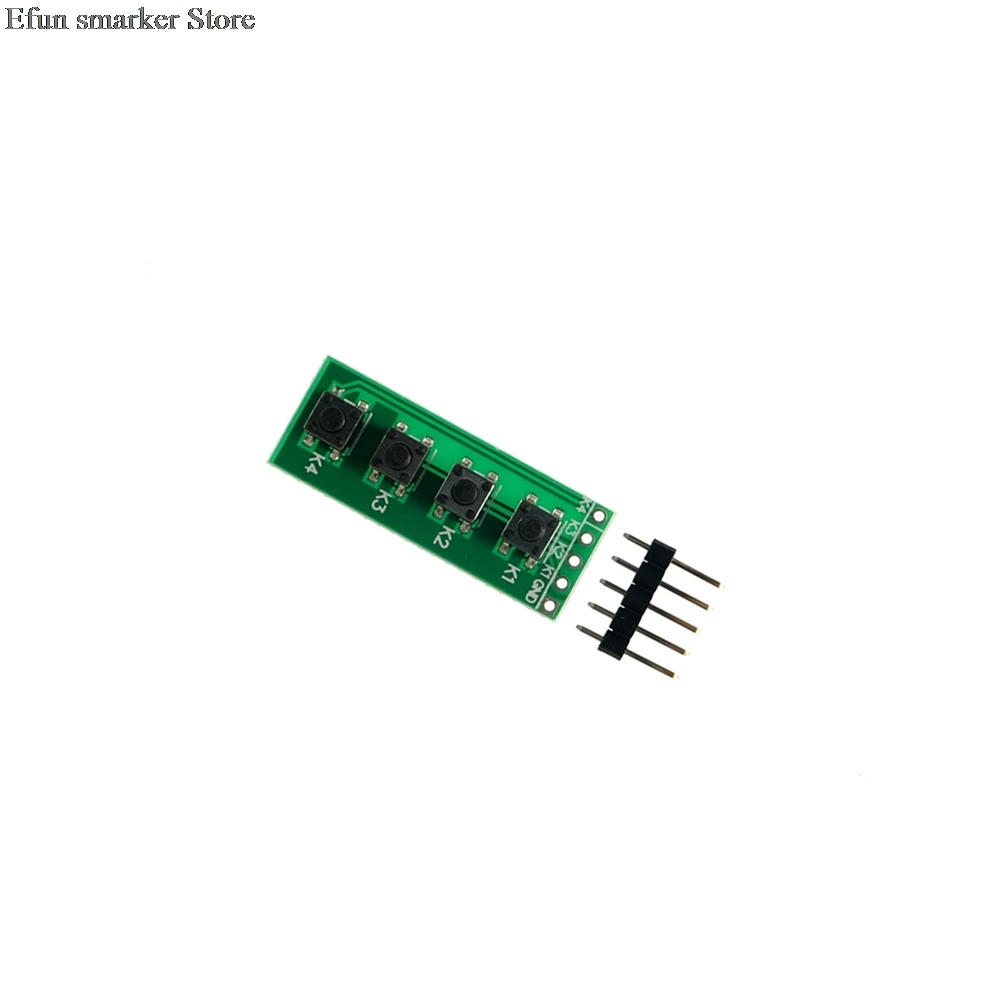

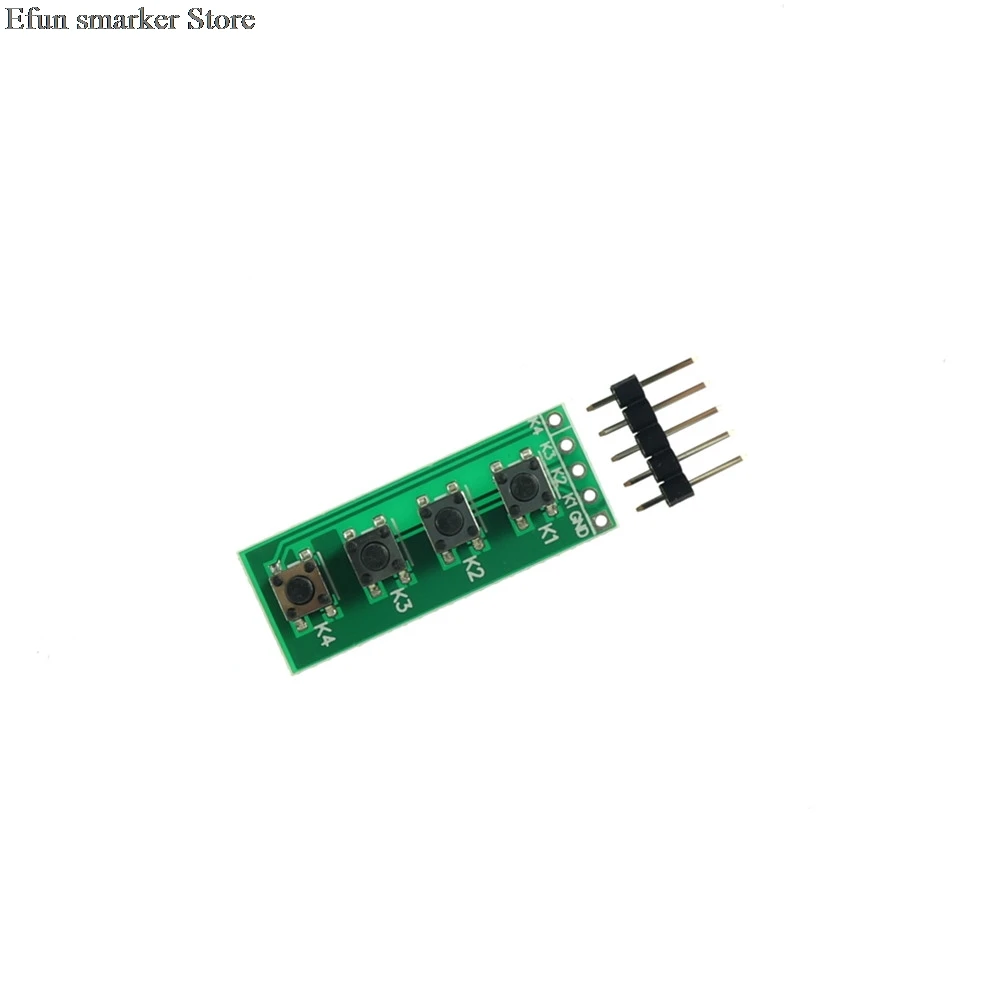

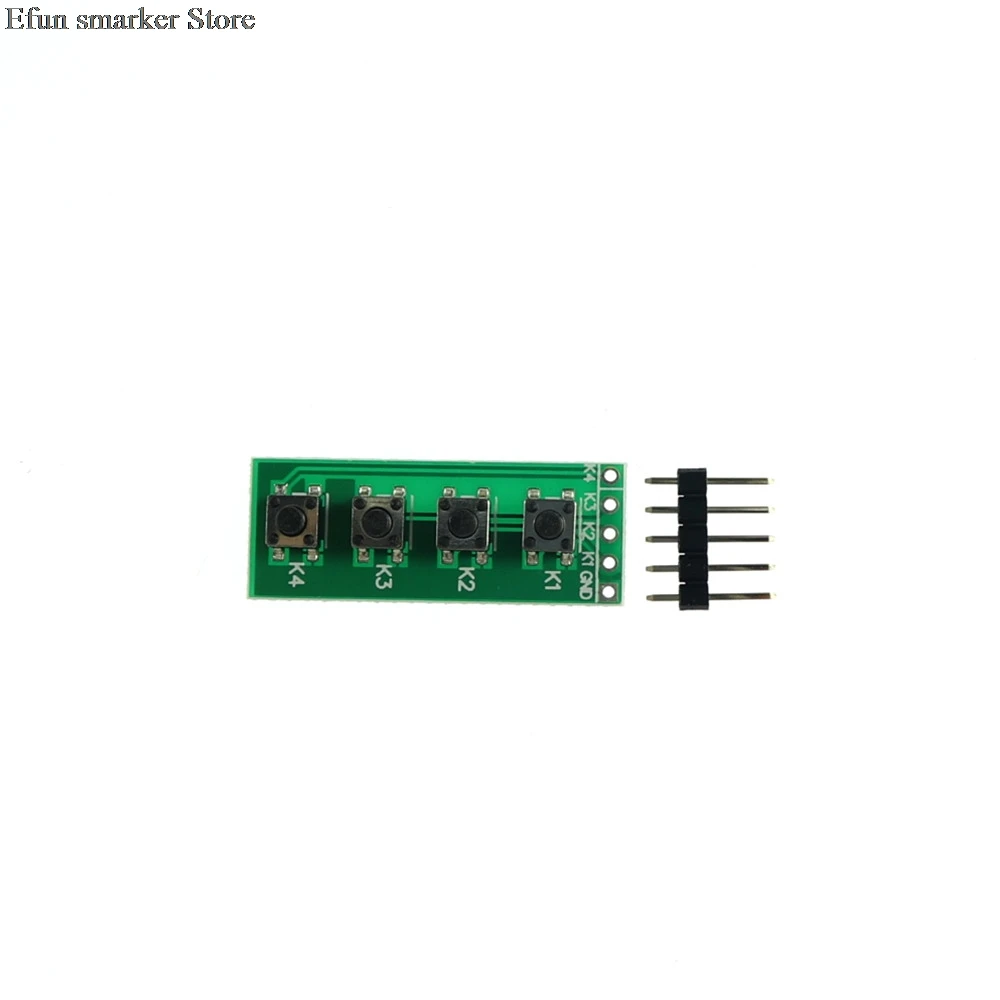

1 4-кнопочный общий анод кнопочный модуль (При нажатии на выходе низкий уровень).

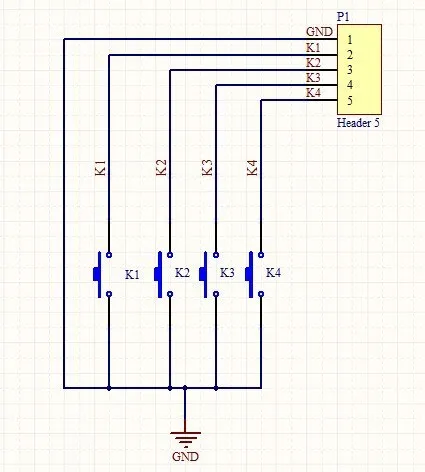

2 "GND K1 K2 K3 K4" 4 PIN-код 2,54 мм

3Рабочее напряжение: постоянный ток 0-48 в

4 Размеры: 12,7 мм x 33 мм.

Код Arduiuo uno/mega2560/Псевдо/

/*Arduiuo_4key_uartЭтот пример кода находится в открытом домене.*//Определение ключаInt K1 = 13;Int K2 = 12;Int K3 = 11;Int K4 = 10;/Переменные изменятся:Int buttonState = 0; /Переменная для чтения статуса кнопки/Режим настройки запускается один раз при нажатии reset:Настройка пустоты () {/Инициализация ПИН-кода в качестве входа.PinMode (K1, вход);PinMode (K2, вход);PinMode (K3, вход);PinMode (K4, вход);/Активировать ключ штифта внутренние выдвижной резисторыDigitalWrite (K1, HIGH);DigitalWrite (K2, HIGH);DigitalWrite (K3, HIGH);DigitalWrite (K4, HIGH);/Инициализация серийных сообщений на 9600 bps:Серийный. Старт (9600);}/Петля повторяется снова и снова навсегда:Пустая петля () {ButtonState = digitalRead(K1);If (!buttonState)Serial.print("k1" );Сделать{ButtonState = digitalRead(K1);}В то время как (!buttonState);/кнопка ожиданияButtonState = digitalRead(K2);If (!buttonState)Serial.print("k2" );Сделать{ButtonState = digitalRead(K2);}В то время как (!buttonState);/кнопка ожиданияButtonState = digitalRead(K3);If (!buttonState)Serial.print("k3" );Сделать{ButtonState = digitalRead(K3);}В то время как (!buttonState);/кнопка ожиданияButtonState = digitalRead(K4);If (!buttonState)Serial.print("k4" );Сделать{ButtonState = digitalRead(K4);}В то время как (!buttonState);/кнопка ожиданияЗадержка (100);}/Псевдо/

---
