Быстрое изменение защиты крутящего момента нарезающий патрон машины размер

Modname = ckeditor

Цветовая классификация:

Модель 1:GT12-M3(φ19

Модель 2:GT12-M4(φ19

Модель 3:GT12-M5(φ19

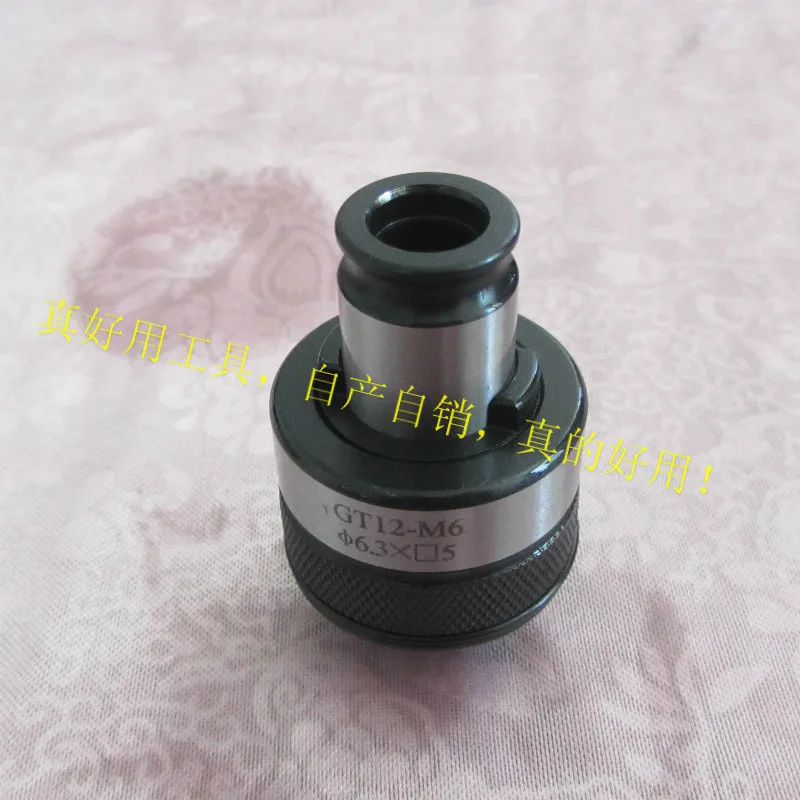

Модель 4:GT12-M6(φ19

Модель 5:GT12-M8(φ19

Модель 6:GT12-M10(φ19

Модель 7:GT12-M12(φ19

Модель 8:GT12-M14(φ19

Модель 9:GT12-M16(φ19

Модель 10: GT24-M5 (φ30

Модель 11:GT24-M6(φ30

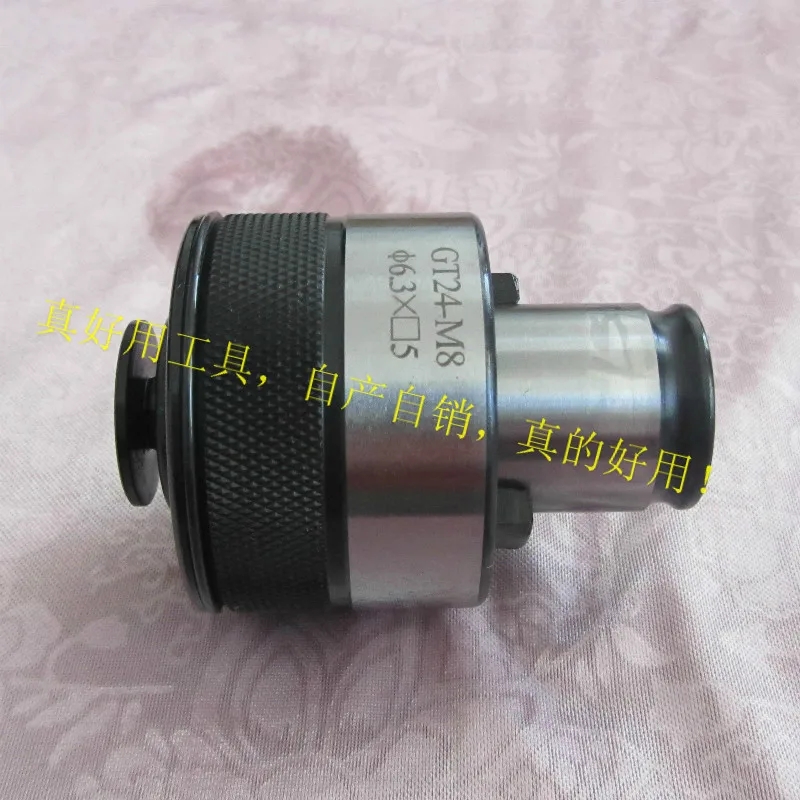

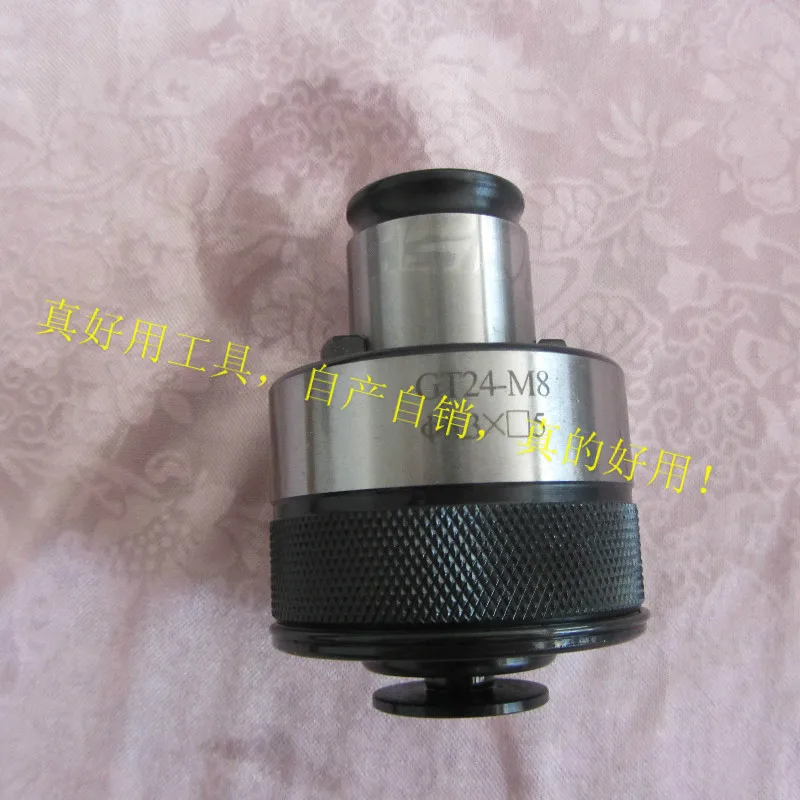

Модель 12:GT24-M8(φ30

Модель 13:GT24-M10(φ30

Модель 14:GT24-M12(φ30

Модель 15:GT24-M14(φ30

Модель 16:GT24-M16(φ30

Модель 17: GT24-M18 (φ30

Инструкции по использованию зажимного патрона

1. Использование

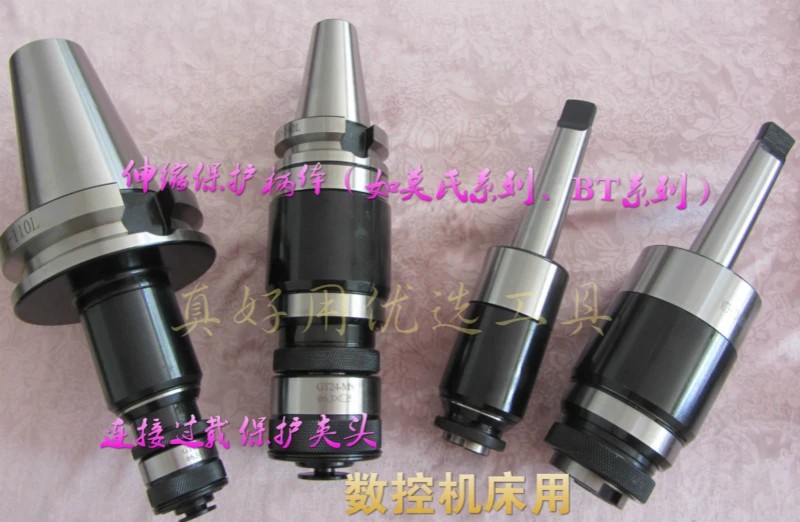

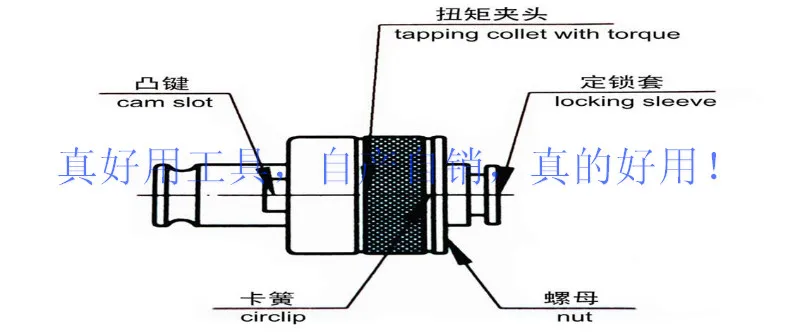

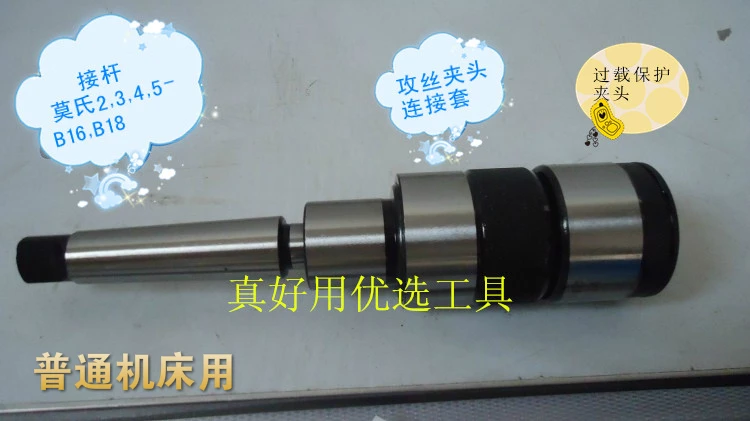

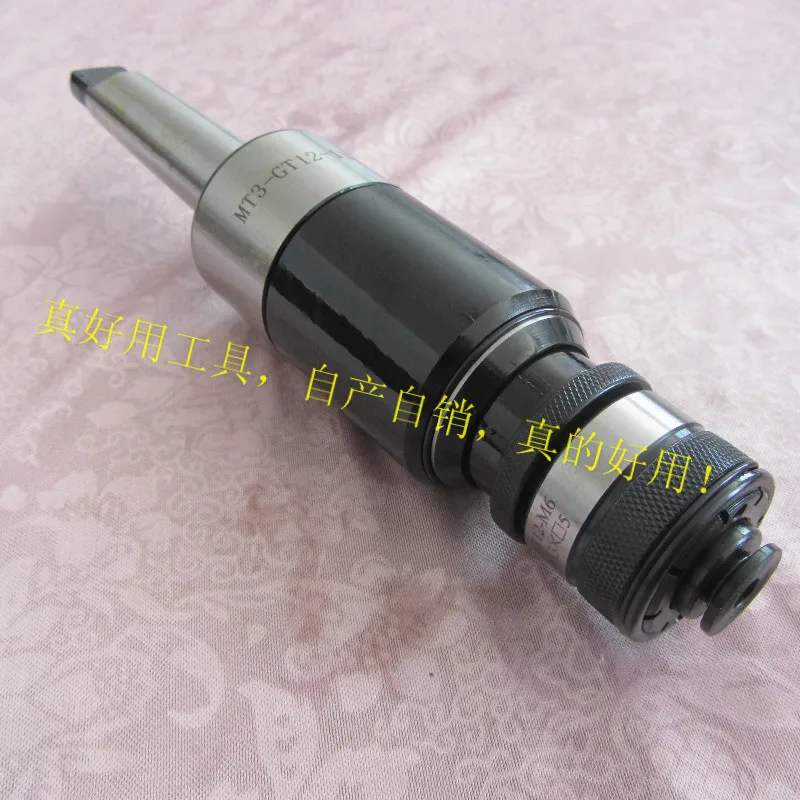

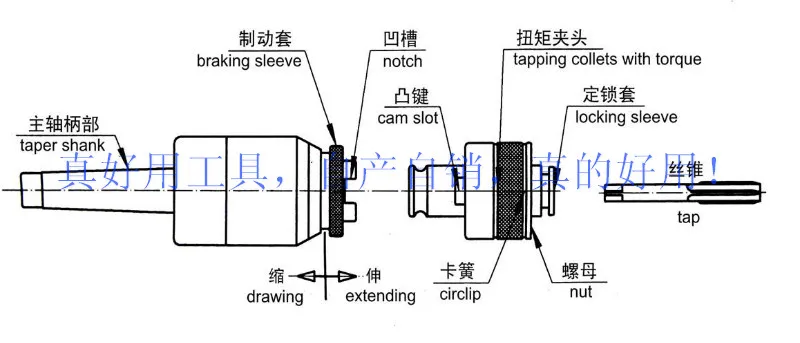

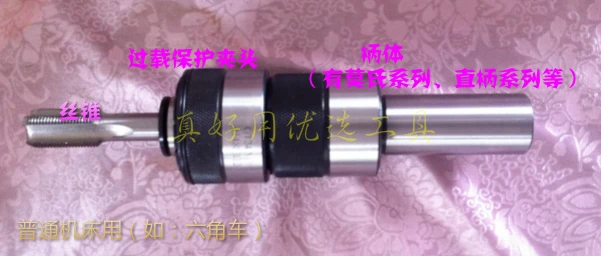

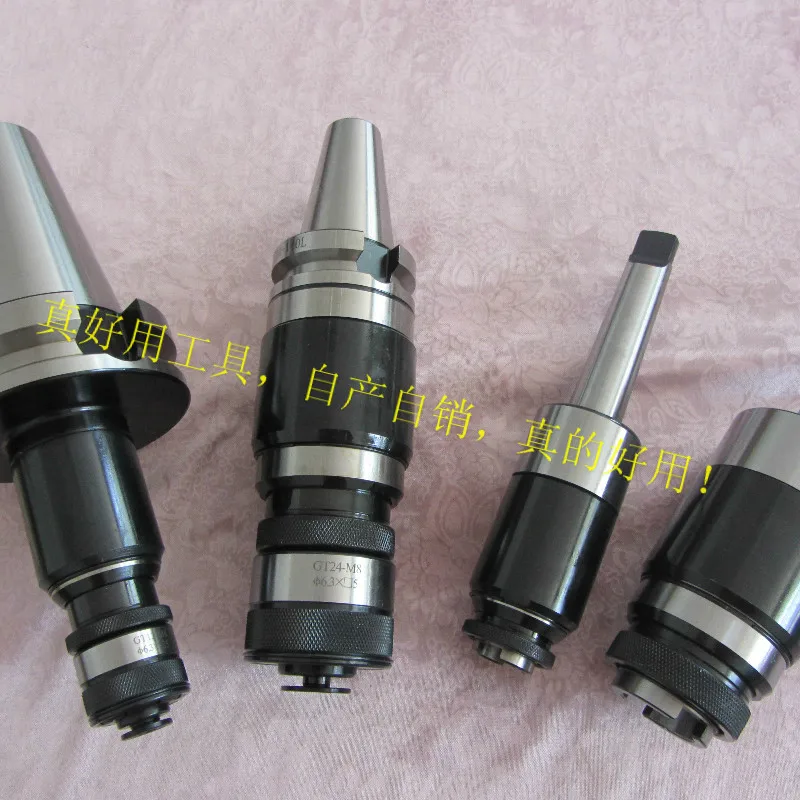

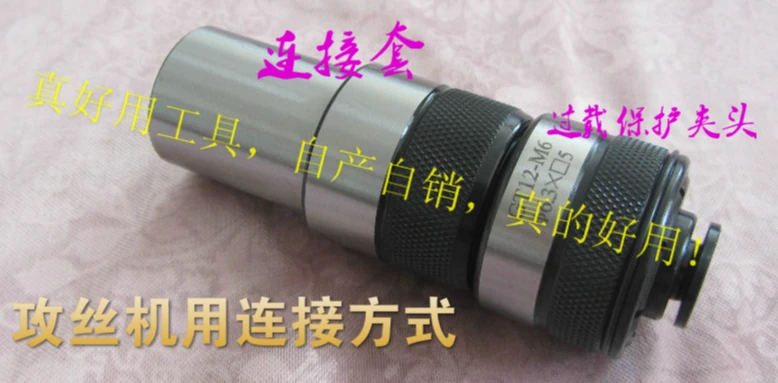

Зажим для резьбы состоит из двух частей: основного корпуса и держателя крана. Основной корпус имеет фронтальное устройство компенсации шаг, держатель крана с крутящим моментом защиты от перегрузки устройства, атака различных материалов, до тех пор, как регулирование Коллет гайки, вы можете получить не тот же крутящий момент. Широко используется в бурении, автомобиле, растачивании, обработки резьбы обрабатывающего центра и специального станка для резьбы. 2. Схема структуры формы 3. Корпус ручки соединен с основным валом. A. Подключение:Планка-рукав-патрон; Преимущества, путем замены стержня, использование в различных станках, без необходимости замены соединительной муфты, патрона; Недостатки, сочетание интеграции слишком длинное, на жесткость и точность будет влиять. Корпус ручки-патрон, Корпус ручки крепится к каждой модели Mohs, прямой хвостовик каждой модели. Преимущества: более короткая хорошая жесткость, высокая точность; Недостатки: корпус ручки фиксирован, его можно использовать только на станках в одной форме подключения. Советы: при выборе нарезающих аксессуаров обязательно подтвердите формат подключения и размер станка. Также необходимо подтвердить размер соединения зажима и муфты соединителя. B. Способ подключения: тщательно протрите внешний конус ручки и главный вал, после сборки Используйте резиновый молоток, чтобы слегка ударить торцевую поверхность корпуса ручки, чтобы обеспечить надежность с помощью основной муфты. (Автоматический механический корпус ручного хвостовика без нарезания резьбы) 4. Зажим и ручка Набор тормозов для пресса, держатель для крана, внутренний контроль корпуса ручки, выравнивание вставок, тормозная установка, автоматический замок. 5. Кран и зажим Характеристики крана и зажима являются относительными, нажмите на крышку замка и поместите кран, чтобы ослабить автоматический замок; Нажмите Крышку замка, чтобы удалить кран. 6. Регулировка крутящего момента патрона Материалы, используемые и атакованные зажимом, выдерживающие в течение определенного периода времени, отличаются, крутящий момент патрона меньше, отрегулируйте фиксатор, с помощью гаечного ключа вращается по часовой стрелке, крутящий момент увеличивается; при вращении против часовой стрелки крутящий момент становится меньше. Отрегулируйте крутящий момент, выровняйте небольшие отверстия с гайками, в удерживающее кольцо, а затем используйте чистую. Советы:После подтверждения режима подключения, также необходимо подтвердить размер крана.

Общие характеристики модели крана:

ISONational Стандартный соответствующий диаметр конуса провода: Jisсоответствует диаметру хвостовика: M5:5*4 M4:5*4 M6: 6,3*5 M5: 5,5*4,5 M8: 6,3*5 M6:6*4,5 M10:8*6,3 M8: 6,2*5 M12:9*7,1 M10:7*5,5 M14: 11,2*9 M12: 8,5*6,5 M16: 12,5*10 M14: 10,5*8 M18:14*11,2 M16: 12,5*10 M20:14*11,2 M18:14*11 M22:16*12,5 M20:15*12 M24:18*14 M22:17*13 M27:20*16 M24:19*15 M30:20*16 M27:20*15
