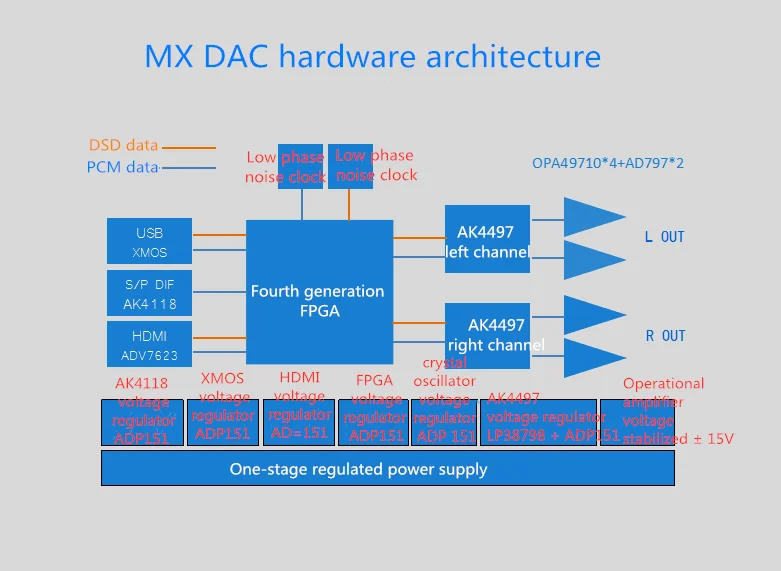

Аппаратная архитектура:

Двойной AK4497 + FPGA декодирование + XMOS + ультра-низкий уровень шума двухтактный 32 бит/384 кГц + DSD512

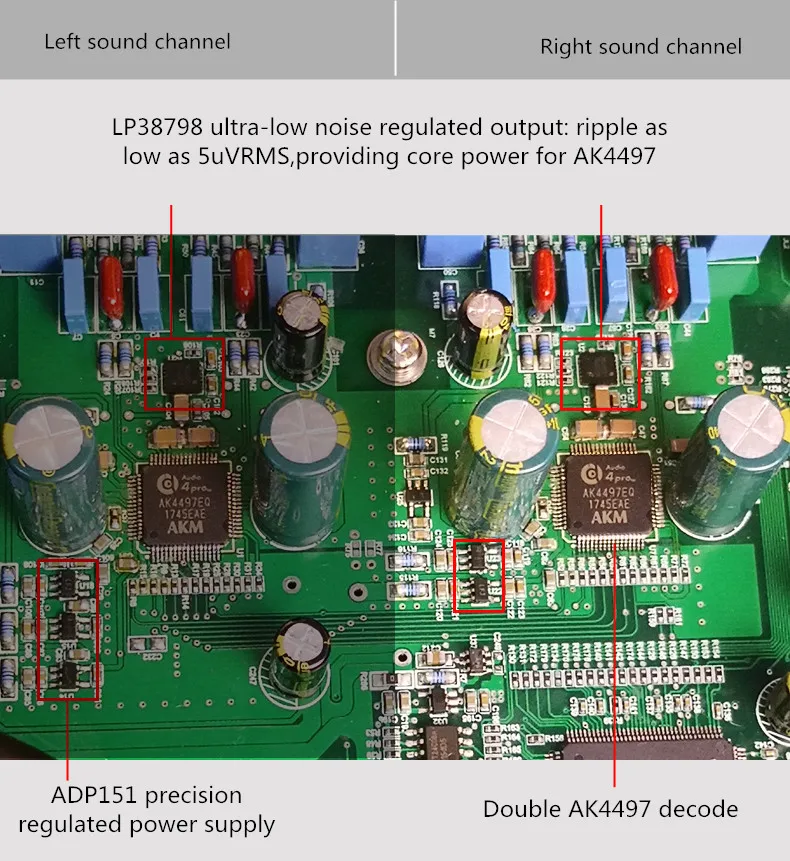

Каждый основной источник питания AK4497 питается от ADP151 + LP38798 ультра-низкий уровень шума LDO с лучшей производительностью, и левый и правый каналы независимо питаются, основной уровень шума энергии меньше 1uv, только основной источник питания безупречен, в противном случае, фемтосекундные часы также не имеют никакого значения.

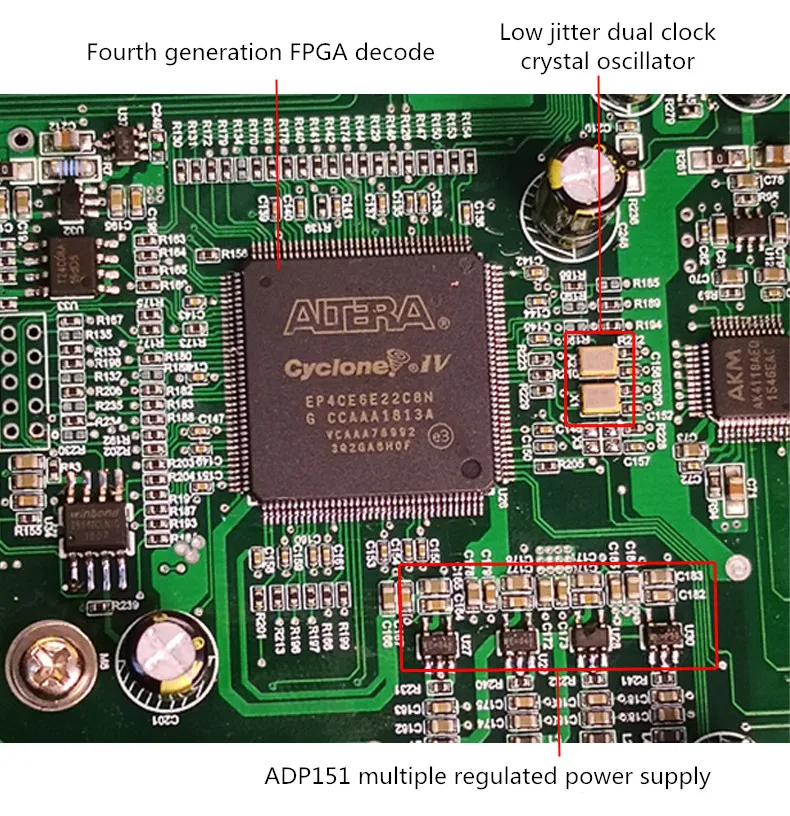

XMOS + FPGA Система часов:

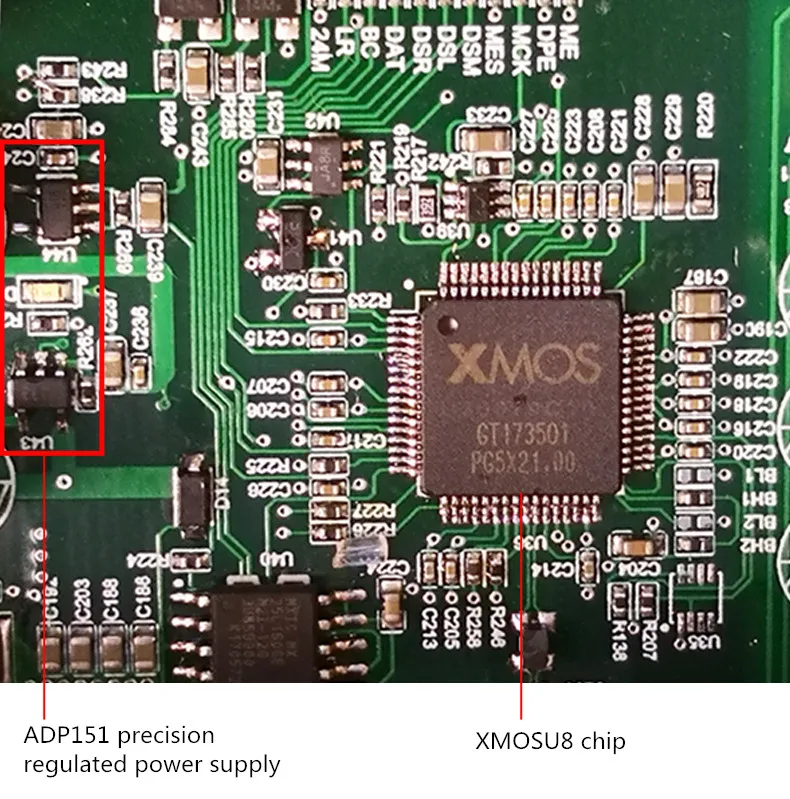

FPGA-это программируемый логический чип, который выполняет Управление часами и Цифровое формирование PLL для обеспечения джиттера и превосходной производительности. Интерфейс USB использует чип XMOS XU208, емкость обработки достигает 1000Mips, а XMOS-Асинхронные часы, XMOS + FPGA Часы система имеет сильную дрожания-де-дрожания подавления и восстановления и дрожание производительность может достигать 4,6 ps (обратитесь к XMOS руководство)

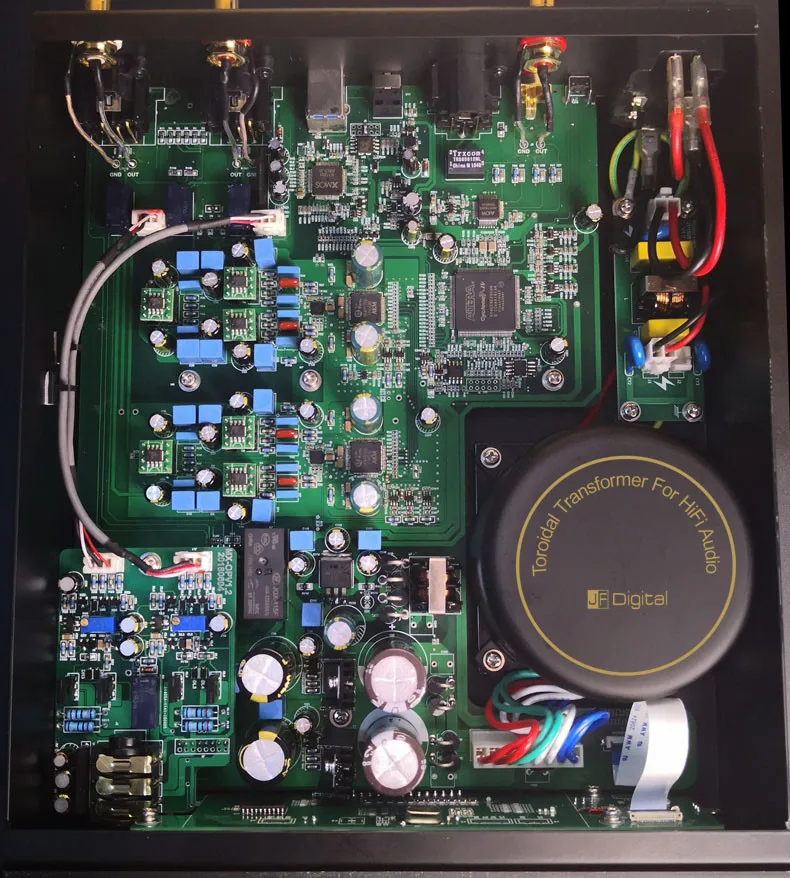

Вся машина питается от 6 групп ультра-низким уровнем шума LDO с 2 уровня стабилизации напряжения, и каждый чип самостоятельно питание для обеспечения взаимного отказа от помех и крайне низкий пульсационный шум.

Преобразование D/A:

Двойной AK4497 декодирование параллельного выхода, с лучшей плотностью и большей динамикой, поддерживает шесть вариантов цифрового фильтра, поддерживает выбор фазы и регулировку громкости на 99 уровней.

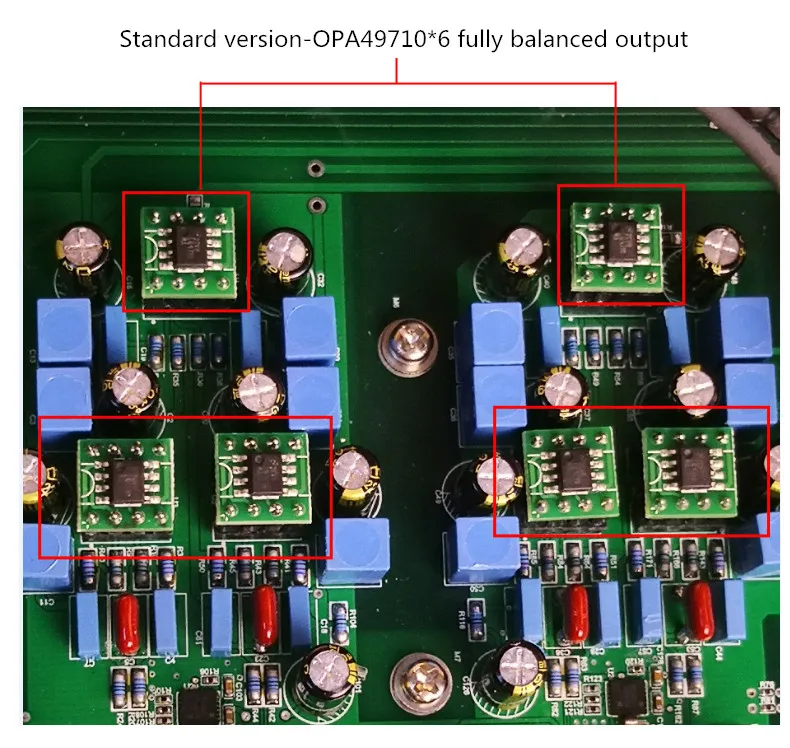

Аналоговый выход:Действительно полностью сбалансированная Выходная архитектура, схема op amp унифицирована с одним операционным усилителем, и метод socket используется для облегчения замены op amp s различных стилей

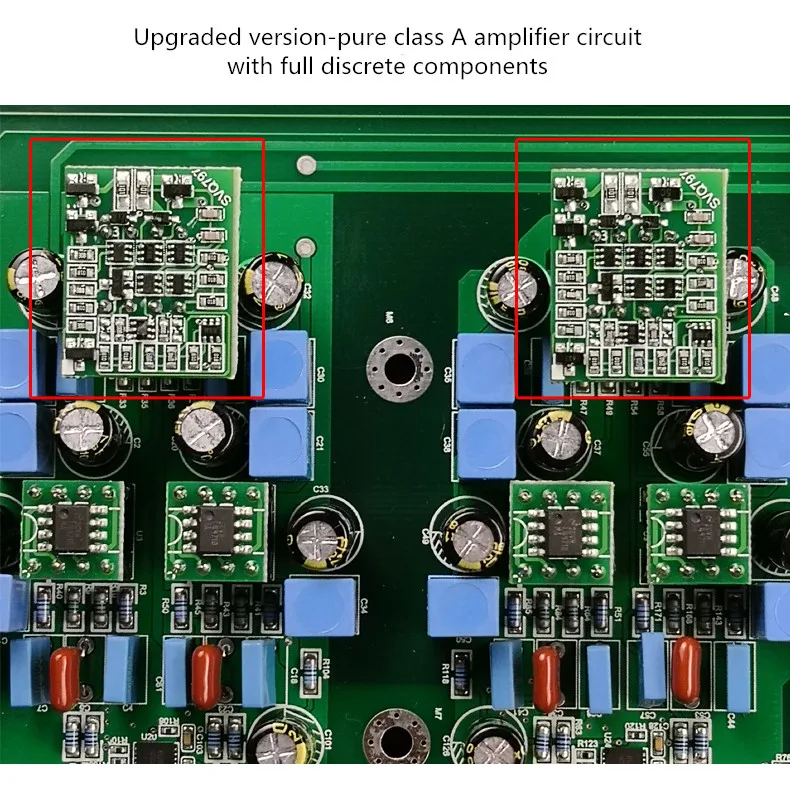

Дискретный операционный усилитель AD797:

Дискретный операционный усилитель сделан в соответствии с контрольной схемой AD797 (рис. 1). Общий индекс немного хуже, чем у AD797, и выходной ток в два раза.

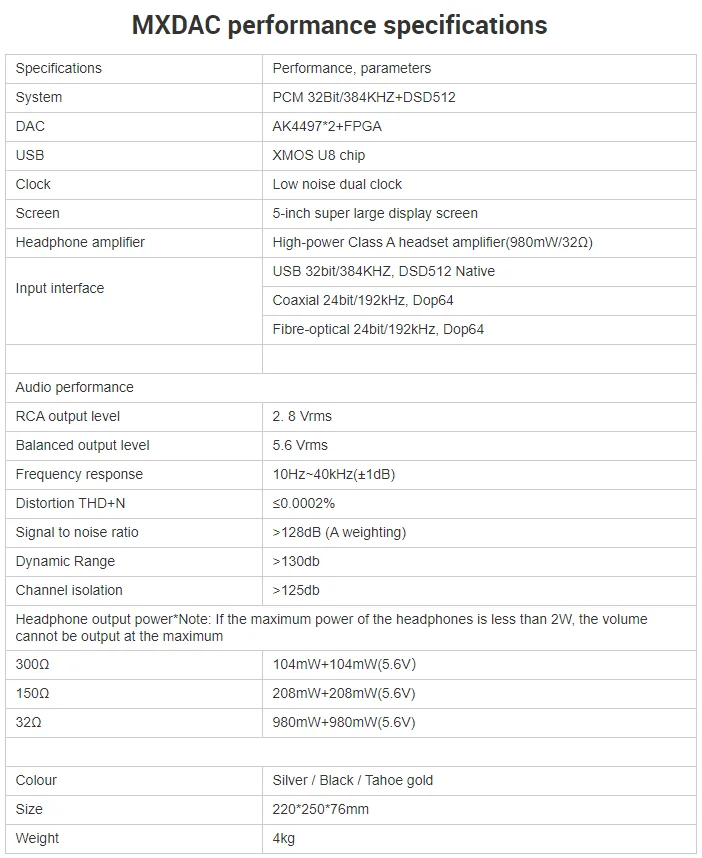

Параметры:

Особенности материала:

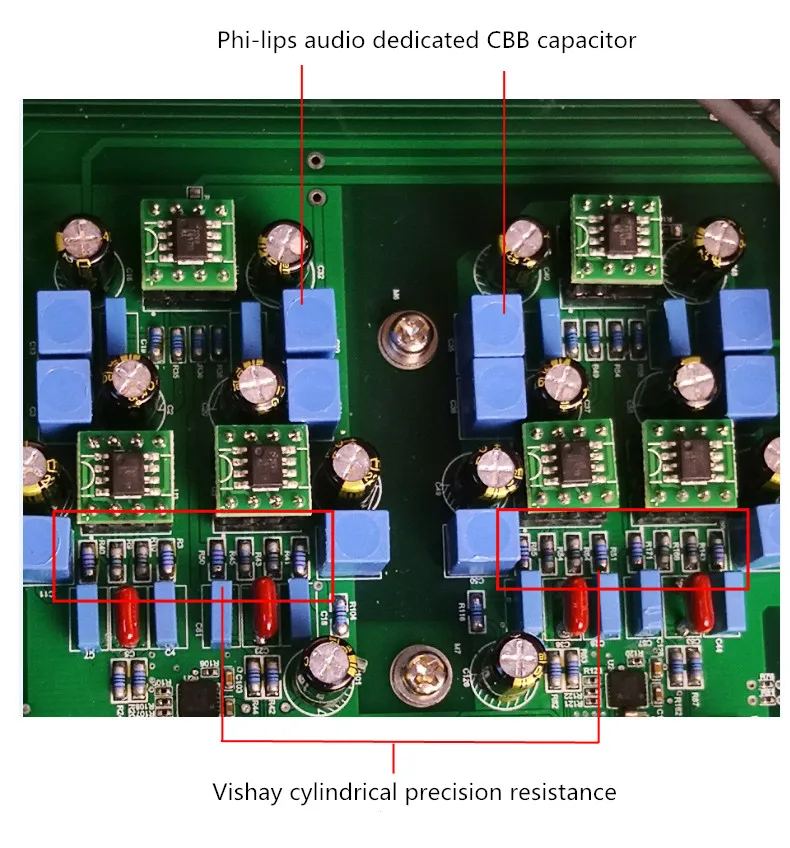

В аудио части используются цилиндрические прецизионные резисторы Vishay, Phi-lips аудио Выделенные конденсаторы CBB и т. Д.

Источник питания:

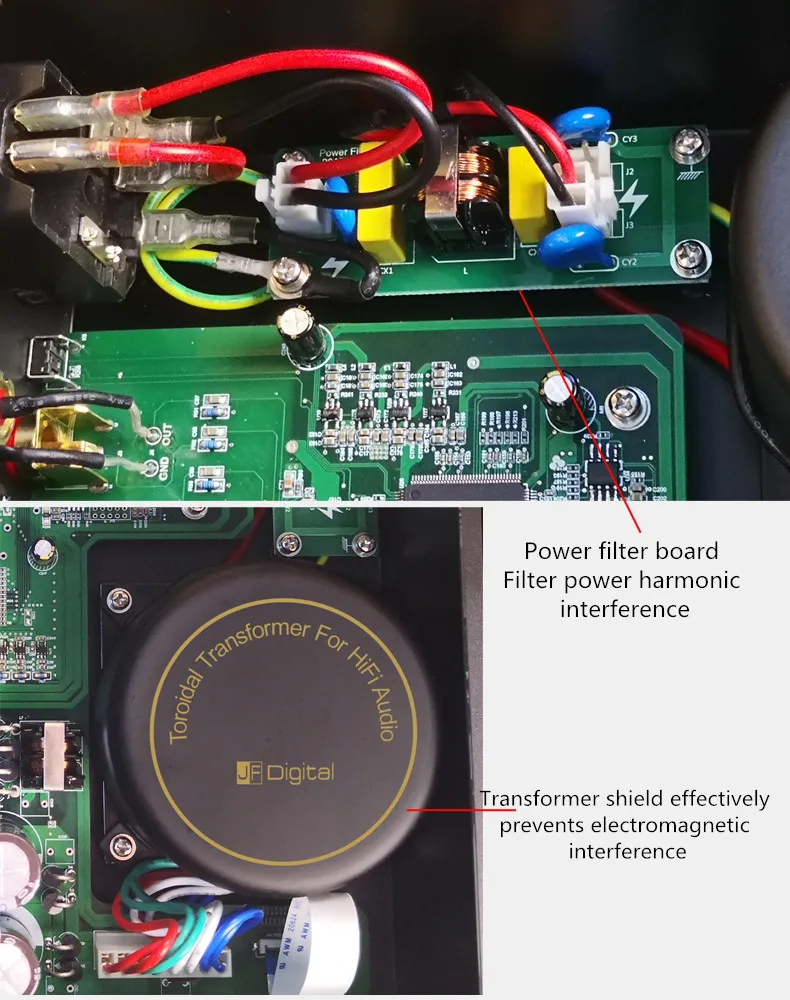

1. Воспроизведение аудио на самом деле играет мощь. Шум помех в сети увеличивается. Плата фильтра питания может эффективно фильтровать гармонические помехи, вызванные загрязнением энергии, делая фон более тихим, И улучшая звук, он устойчив к проблемам слуха и обеспечивает чистую и безвредную энергию для всей машины.
2. Трансформатор принимает металлический щит, чтобы эффективно предотвратить космическое электромагнитное излучение от вмешательства в печатную плату.

Пользовательский дисплей:

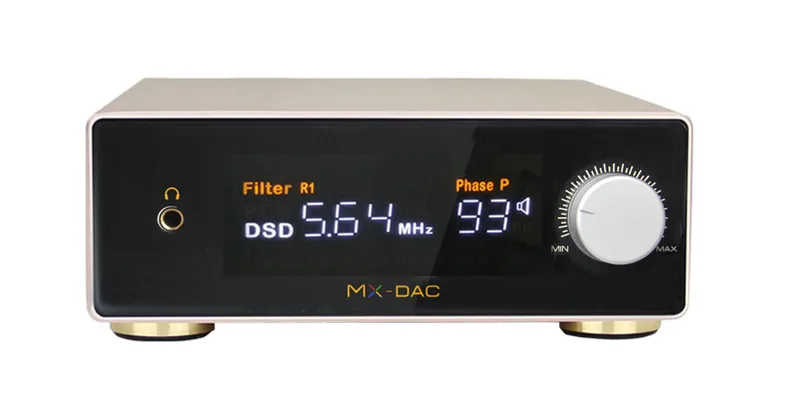

Специально Подгонянный сверхбольшой экран дисплея высокой яркости, все виды визуального дисплея информации, включая скорость кода, частоту выборки, громкость, состояние канала, статус фильтра, фазовый дисплей, управление дистанционным управлением, дисплей на расстоянии 3 м очень четкий.

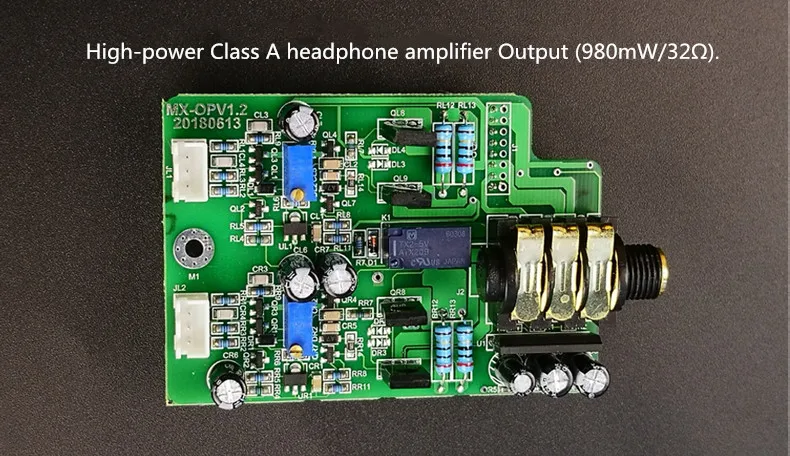

Секция усилителя для наушников:

Использование полностью дискретный компонентов, высокая мощность класса A выход усилителя наушников (980 МВт/32 Ом).

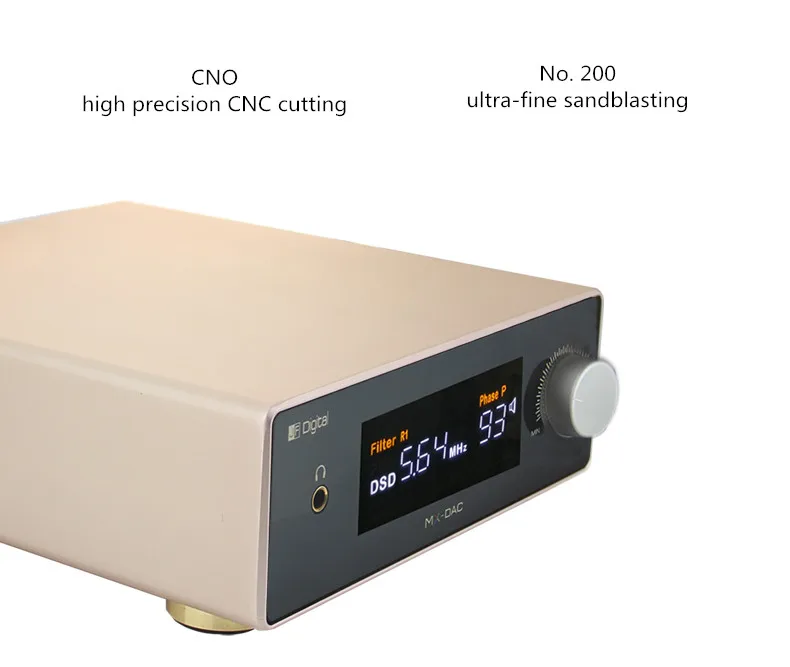

Аэрокосмический алюминий:

Использование авиационного алюминия, интегрированного алюминиевого сплава оболочки,
После обработки CNC-шлифовка-Полировка-200 пескоструйная обработка-Анодирование и другие различные процессы обработки, он достиг технологического уровня мобильных телефонов.
